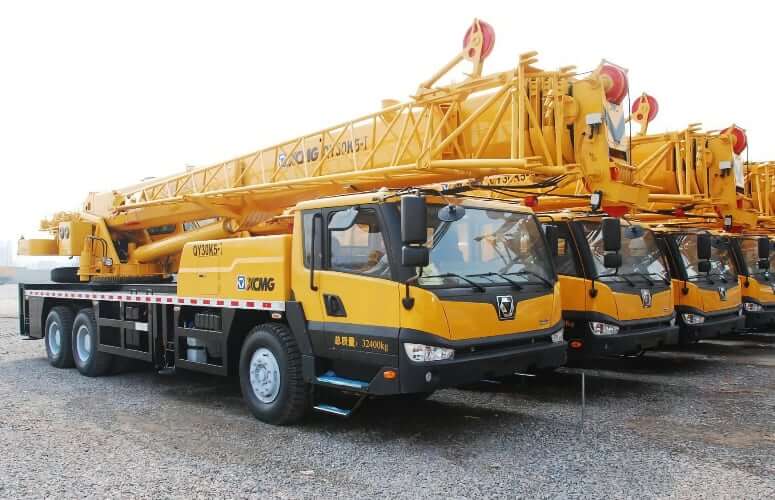

Автокран XCMG QY30K5 — это многофункциональная грузоподъемная машина среднего класса, известная своей надежностью, высокой производительностью и универсальностью. Автомобильный кран XCMG QY30K5 обладает максимальной грузоподъемностью 30 тонн, что позволяет ему справляться с подъемом крупногабаритных и тяжелых предметов, таких как строительные материалы, блоки и оборудование, что делает его популярным решением для строительных площадок, инфраструктурных проектов и других задач, требующих мобильности и высокой грузоподъемности.
Основная телескопическая стрела состоит из пяти секций и имеет максимальную длину 48.7 м, что позволяет кране работать на значительной высоте. Для увеличения радиуса действия основная стрела крана QY30K5 дополнена решетчатым гуськом длиной до 8,3 м, что дает гибкость при выполнении сложных подъемов на высоте.
Вылет стрелы
| Мин. длина стрелы крана (комбинации) | 10.6 м |
| Макс. длина стрелы крана (комбинации) | 48.7 м |
| Мин. вылет стрелы | 3.0 м |
| Время подъема стрелы до максимума | 68 сек |
| Выдвижение стрелы полностью | 150 сек |
| Втягивание стрелы полностью | 140 сек |
| Скорость поворота | 2.5 об/мин |
| Максимальная грузоподъемность | 32000 кг |
Размеры и габариты
| Транспортная длина | 12570 мм |
| Транспортная ширина | 2500 мм |
| Транспортная высота | 3390 мм |
| Колесная база | 5025 мм + 1350 мм |
| Дорожный просвет | 291 мм |
| Ширина с выведенными аутригерами | 6000 мм |
| Радиус поворота хвостовой части | 3065 мм |
| Преодолеваемый уклон | 30 % |
| Угол въезда (переднего свеса) | 19° |
| Угол съезда (свеса) | 13° |
Двигатель
Кран может быть оснащен одним из двух вариантов дизельного двигателя: Steyr WD615.329 или Shanghai SC8DK280Q3. Оба мотора способны обеспечить XCMG QY30K5 высокую производительность и экономичное потребление топлива. Двигатели спроектирован для эффективной работы при длительных нагрузках и в любых климатических условиях.
| Модель двигателя | Steyr WD615.329 | Shanghai SC8DK280Q3 |
|---|---|---|
| Число цилиндров | 6 | 6 |
| Производитель мотора | Steyr | Shanghai |
| Рабочий объем | 9.7 л. | 8.3 л. |
| Диаметр цилиндра | 126 мм | 114 мм |
| Ход поршня | 130 мм | 135 мм |
| Полная мощность двигателя | 213 кВт | 206 кВт |
| Измерение мощности при | 1900 об/мин | 2200 об/мин |
| Максимальный крутящий момент | 1160 Нм | 1112 Нм |
| Измерение крутящего момента при | 1400 об/мин | 1400 об/мин |
| Подача воздуха в двигатель | Турбонаддув с интеркулером | Турбонаддув с интеркулером |
| Экологические нормы выбросов | Евро 3 | Евро 3 |
Эксплуатационные характеристики
| Эксплуатационная масса | 32400 кг |
| Эксплуатационная масса (нагрузка на переднюю ось) | 7000 кг |
| Эксплуатационная масса (нагрузка на заднюю ось) | 25400 кг |
| Емкость топливного бака | 300 л. |
| Расход топлива на 100 км | 40 л. |
| Уровень шума | 88 дБ(А) |
Трансмиссия
Кран оснащен 6×4х2 колесной базой, которая обеспечивает высокую проходимость на различных типах грунта. Это позволяет QY 30 K5 эффективно работать не только на ровных площадках, но и на сложных участках с неровностями или мягким грунтом. Автоматическая трансмиссия облегчает управление краном, обеспечивая плавное переключение передач и повышая маневренность машины. Система полного управления мостами позволяет крану двигаться в разных направлениях, облегчая маневрирование в ограниченных пространствах.
| Тип трансмиссии | 8-ступенчатая автоматическая трансмиссия |
| Колесная формула | 6 х 4 х 2 |
| Максимальная скорость | 75 км/ч |
| Минимальная скорость | 3 км/ч |
| Радиус поворота | 22 м |
Гидравлическая система XCMG QY30K5 оснащена насосом с регулируемым потоком, что позволяет точно управлять краном и выполнять подъемы с высокой точностью. Система обеспечивает плавность движения стрелы и механизмов поворота, что особенно важно для сложных и точных операций. Система управления грузом также предусматривает автоматический контроль за нагрузкой, которая помогает оператору поддерживать устойчивость крана и предотвращает перегрузку, повышая безопасность работы.
Автомобильный кран XCMG QY30K5 — это надежная и мощная машина, сочетающая высокую грузоподъемность, производительность и простоту управления. Благодаря своим характеристикам и продуманным системам безопасности, он остается популярным выбором для профессиональных строительных и монтажных работ.
