TOPS, ROPS, OPS, FOPS, FOG, OPG и OHG — устройства защиты кабины водителя / оператора / машиниста

Требования к устройствам защиты кабины водителя / оператора / машиниста TOPS, ROPS, FOG, OPS, FOPS, OPG и OHG предназначены для обеспечения безопасности водителей, операторов и машинистов строительной, сельскохозяйственной, горной и другой специальной техники. Данные стандарты безопасности были введены в отрасли не так давно, но уже хорошо зарекомендовали себя и большинство стран в мире начинают их использовать, в том числе и Россия, и страны Таможенного союза ЕАЭС.

В рамках ЕАЭС действуют такие регламентирующие документы для спецтехники, как Технический регламент ТС 010/2011 «О безопасности машин и оборудования» (ТР ТС 010/2011), а также Технический регламент ТС 031/2012 «О безопасности сельскохозяйственных и лесохозяйственных тракторов и прицепов к ним» (ТР ТС 031/2012). Если ряд стандартных требований безопасности непосредственно включен в ТР ТС 031/2012, то для Технический регламент Таможенного Союза 010/2011 существует перечень стандартов безопасности, относящихся к кабине и рабочему месту оператора / машиниста. Кабины специальной техники, включенной в перечень данных Технических регламентов, подлежат отдельной оценке соответствия в рамках сертификации машин по ТР ТС 031/2012.

Существующие стандарты безопасности кабины оператора / машиниста

Помимо ГОСТов и Технических регламентов Таможенного союза ЕАЭС к кабинам спецтехники могут применяться международные стандарты ISO. В данный момент существуют следующие требования системы защиты кабины оператора ROPS, FOPS, FOG, TOPS, OPS, OPG и OHG (о первых двух мы уже опубликовали развернутый материал в прошлом), и в этот раз мы разберемся со стандартами безопасности OPS, TOPS, FOG, OPG и OHG.

• ROPS (Roll-Over Protective Structures);
• FOPS (Falling-Object Protective Structures);
• FOG (Falling Object Guard);
• TOPS (Tip-Over Protective Structures);
• OPG (Operator Protective Guards);
• OPS (Operator Protective Structure)
• OHG (Overhead Guards).

ROPS (Roll-Over Protective Structures)

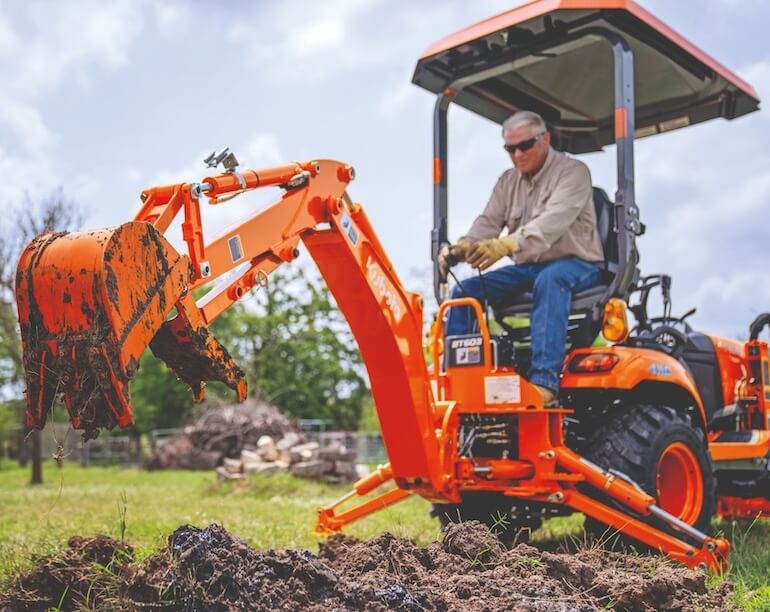

ROPS (Roll-Over Protective Structures) — Структуры защиты от опрокидывания — это устройства, предназначенные для защиты оператора спецтехники в случае ее опрокидывания или переворачивания. ROPS обеспечивают устойчивую раму или каркас, способную выдерживать вес машины при опрокидывании и предотвращать травмы оператора.

Требования к данным ROPS-системам, смонтированным непосредственно на машине, перечислены в следующих стандартах:

• В рамках Техгеламента ТС 010/2011 — стандарт ГОСТ ISO 3471-2015 «Машины землеройные. Устройства защиты при опрокидывании. Технические требования и лабораторные испытания».
• В рамках Техгеламента ТС 010/2011 — стандарт ГОСТ ISO 8082-1-2017 «Машины для леса самоходные. Устройства защиты при опрокидывании. Технические требования и методы испытаний. Часть 1. Машины общего назначения».
• В рамках Техгеламента ТС 010/2011 — стандарт ГОСТ ISO 8082-2-2014 «Машины для леса самоходные. Лабораторные испытания устройств защиты при опрокидывании и эксплуатационные требования к ним. Часть 2. Машины с вращающейся платформой и находящейся на ней кабиной и грузовой стрелой».
• В рамках Техгеламента ТС 031/2012 — стандарт ГОСТ ISO 5700-2013 (статические испытания) либо ГОСТ ISO 3463-2013 (динамические испытания) обязательно применяется для тракторов категории Т1, Т2, Т3, Т4.2, Т4.3, Т5, С (кроме С4), данные требования не установлены для тракторов категории Т4.1, С4.1, применяемость данных требований устанавливает изготовитель для категории С4.2.

FOPS (Falling-Object Protective Structures)

FOPS (Falling-Object Protective Structures) — Структуры защиты от падающих объектов — это оборудование, разработанное для предотвращения падения объектов на оператора спецтехники. Данный комплекс FOPS обеспечивает крышу или козырек над кабиной, способные выдерживать удары от падающих предметов и обеспечивающие безопасность оператора.

Требования к FOPS-устройствам защиты от падающих предметов предъявляются для следующих групп техники:

• В рамках Техгеламента ТС 010/2011 — ГОСТ ISO 3449-2014 «Машины землеройные. Устройства защиты от падающих предметов. Методы лабораторных испытаний и технические требования»
• В рамках Техгеламента ТС 010/2011 — ГОСТ ISO 8083-2011 «Машины для леса. Устройства защиты от падающих предметов»
• В рамках Техгеламента ТС 031/2012 — ГОСТ ISO 27850-2016 «Тракторы сельскохозяйственные и лесохозяйственные. Устройства защиты от падающих предметов. Методы испытаний и технические требования». Примечание: Для сельскохозяйственных тракторов необходимость установки FOPS-устройств защиты от падающих предметов определяется изготовителем в соответствии с предполагаемой областью применения трактора (информация о допустимой области применения должна быть отражена в руководстве по эксплуатации).
• В рамках Техгеламента ТС 031/2012 — ГОСТ ISO 27850-2016 «Тракторы сельскохозяйственные и лесохозяйственные. Устройства защиты от падающих предметов. Методы испытаний и технические требования». Примечание: В соответствии с Приложением 4 ТР ТС 031/2012 данное требования применяется для лесохозяйственных тракторов.

FOG (Falling Object Guard)

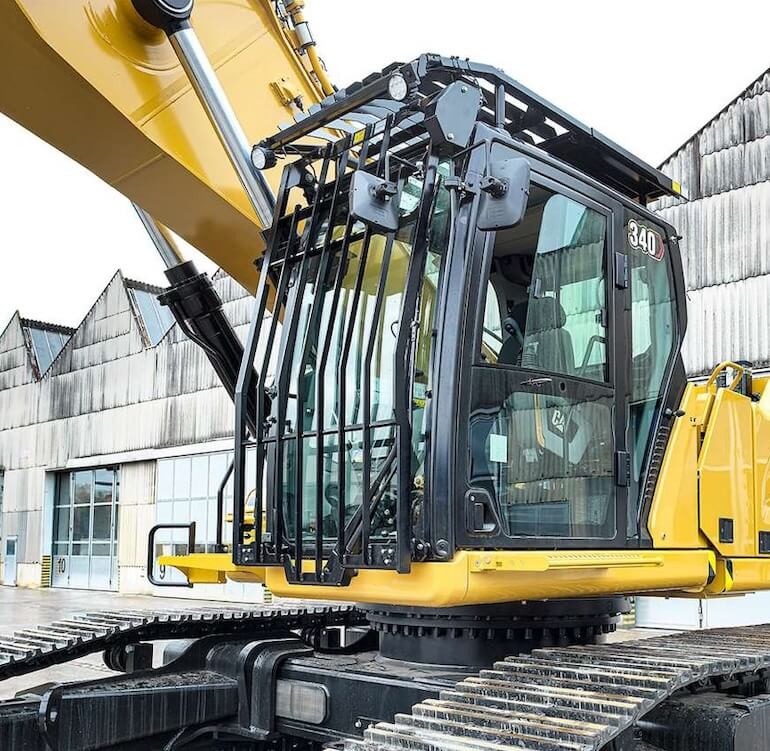

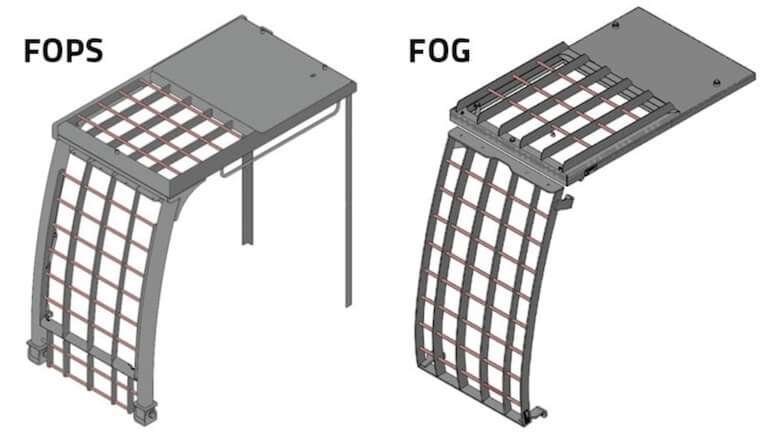

Системы FOG (защита от падающих предметов) также как FOPS предназначены для защиты кабины экскаватора и оператора от падающих предметов в опасных условиях. Однако, FOPS это отдельная конструкция, монтируемая вокруг кабины машины (сертифицированной или несертифицированной по ROPS), которая защищает кабину от падающих предметов, а FOG — это ограждение, которое крепится болтами непосредственно к сертифицированной кабине ROPS и обычно состоит из двух частей: крыши и передней FOG панели.

В настоящее время многие производители спецтехники изначально разрабатывают кабины, сертифицированные по ROPS, становится все более распространенным устанавливать на машины только FOG системы.

TOPS (Tip-Over Protective Structures)

TOPS (Tip-Over Protective Structures) — Структуры защиты от опрокидывания — это оборудование, которое предназначено для обеспечения безопасности оператора в случае опрокидывания машины. Система TOPS включает в себя конструкции, предотвращающие опрокидывание или уменьшающие последствия опрокидывания спецтехники.

OPG (Operator Protective Guards)

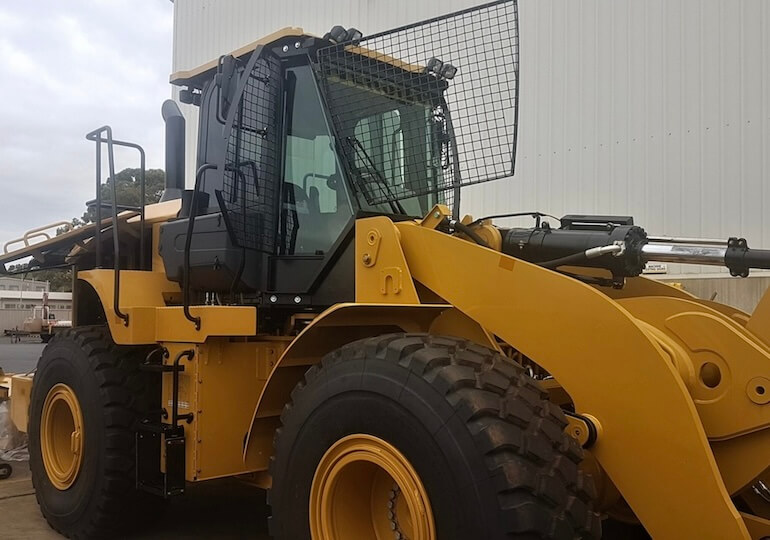

OPG (Operator Protective Guards) — Защитные ограждения для оператора — это устройства, предназначенные для защиты оператора спецтехники от ударов, сдвигающихся или подвижных частей машины, таких как колеса, гусеницы или другие механические компоненты.

Защитные OPG-устройства могут быть в виде рам, решеток, сеток и других ограждений, обеспечивающих безопасность кабины для машиниста / оператора / водителя спецтехники.

OPS (Operator Protective Structure)

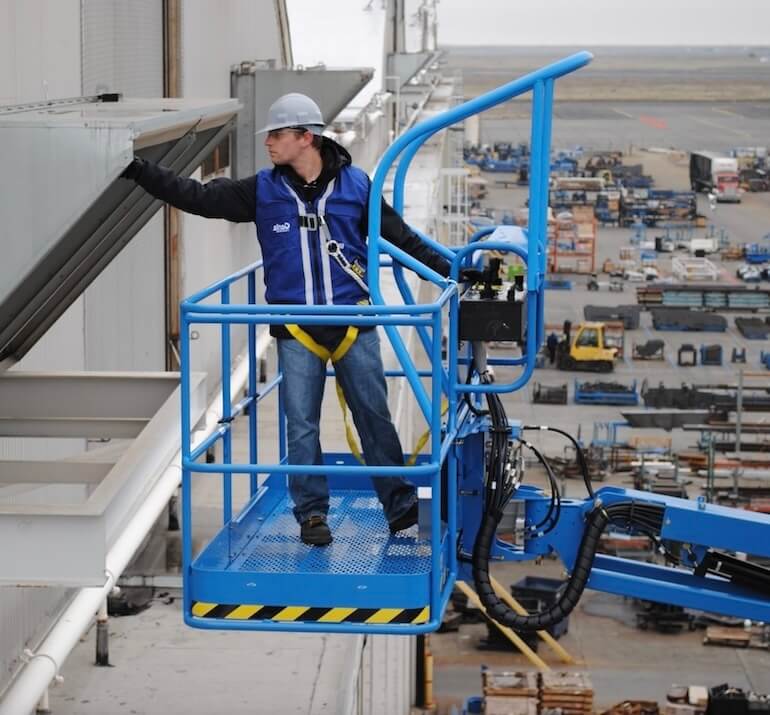

OPS (Operator Protective Structure) — Структура защиты оператора — это комплекс оборудования, который обеспечивает безопасность и дополнительную защиту оператора / машиниста спецтехники в случае контакта с препятствием над головой в определенных положениях.

OPS-устройства могут иметь трубчатую стальную конструкцию, предназначенную для передачи кинетической энергии окружающим конструкциям, сохраняя при этом защищенную зону для оператора.

OHG (Overhead Guards)

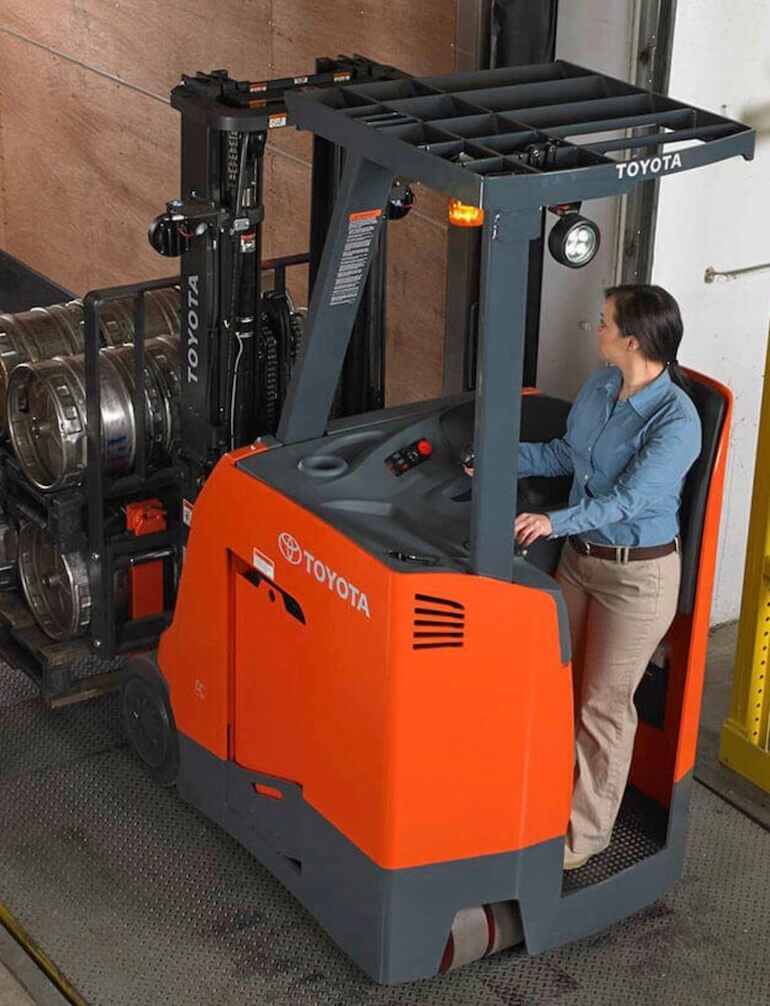

OHG (Overhead Guards) — Защитные козырьки — это конструкции, предназначенные для защиты оператора от падающих объектов или материалов сверху.

Защитные OHG-козырьки устанавливаются над кабиной (например, вилочного погрузчика) или рабочей зоной и предотвращают попадание на оператора предметов, пыли, камней и других материалов.

Конструкции безопасности кабины TOPS, ROPS, OPS, FOPS, OPG и OHG испытанные по ISO стандартам, могут пройти международную сертификацию и соответствовать требованиям OSHA (US Federal laws), требованиям WCB (British Columbia), AS-series standards (Australia), а также требованиям безопасности Европейского Союза.
