Классификация автомобильных кранов (виды и типы автокранов)

В России классификация автомобильных кранов построена на основе различных характеристик и параметров, включая их грузоподъемность, тип шасси, назначение и другие факторы. Основная классификация автокранов в России включает виды: по грузоподъемности, по типу шасси, по длине стрелы, по типу стрелового оборудования, по типу кабины, по типу привода крана.

Эти виды классификации позволяют легче определить характеристики и особенности каждой конкретной модели автокрана, что помогает при выборе крана для конкретных задач и условий. В России автокраны классифицируются в соответствии с ГОСТ 22827-85, ГОСТ 27555-87 (ИСО 4306-1-85), ГОСТ 33167-2014, ГОСТ 33166.2-2014, ГОСТ 34687-2020 и другими нормативными документами.

Классификация автомобильных кранов (виды и типы автокранов)

Классификация автомобильных кранов по грузоподъемности

Вот самая распространенная классификация автомобильных кранов по грузоподъемности в России с развернутым описанием:

Малые автокраны:

  • Грузоподъемность: До 16 тонн.
  • Описание: Эта категория включает в себя автокраны с небольшой грузоподъемностью, которые часто используются для выполнения легких строительных и подъемных работ. Малые автокраны могут использоваться на стройплощадках, в монтаже конструкций и для перемещения небольших грузов.

Средние автокраны:

  • Грузоподъемность: От 16 до 80 тонн.
  • Описание: Средние автокраны обладают более значительной грузоподъемностью и используются для более серьезных задач чем легкие автомобильные краны. Они могут участвовать в строительстве, подъеме тяжелого оборудования, а также в монтаже крупных конструкционных элементов.

Тяжелые автокраны:

  • Грузоподъемность: От 80 до 160 тонн.
  • Описание: Эта категория включает в себя краны с высокой грузоподъемностью, способные поднимать крупные грузы и оборудование. Тяжелые автокраны часто используются в строительстве заводских цехов и при монтаже крупных промышленных сооружений.

Сверхтяжелые автокраны:

  • Грузоподъемность: Более 160 тонн.
  • Описание: Эти автокраны обладают самой высокой грузоподъемностью и могут поднимать грузы тяжелее 160 тонн. Сверхтяжелые автокраны находят применение в самых крупных строительных проектах, монтаже мостов и других крупных инфраструктурных сооружений.

Опираясь на данную классификацию можно определить грузоподъемность и потенциальное применение каждой конкретной модели автокрана, что важно при выборе крана для конкретной задачи.

Типы автомобильных кранов в зависимости от шасси

Автомобильные краны разнообразны и могут быть разделены на несколько типов в зависимости от их шасси и предназначения. Вот некоторые типы автомобильных кранов с развернутым описанием:

Автокраны классические (Truck-Mounted Cranes)

Эти краны монтируются на шасси серийных грузовых автомобилей. Классические автокраны легко перемещаются по автодорогам и обеспечивают отличную мобильность, при хороших показателях грузоподъемности.

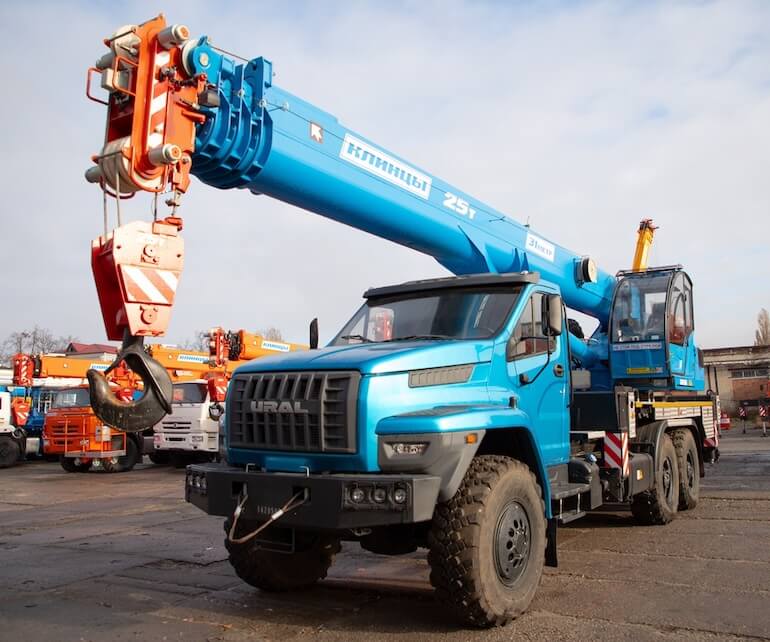

Автокран классический (Truck-Mounted Crane)

У таких автомобильных кранов отдельно штатная кабина водителя шасси, и отдельная кабина крановщика.

Вседорожные краны (All-Terrain Cranes)

Эти краны оборудованы специальным колесным шасси, которое обеспечивает им способность перемещаться по разнообразным типам местности, включая бездорожье и пересеченную местность.

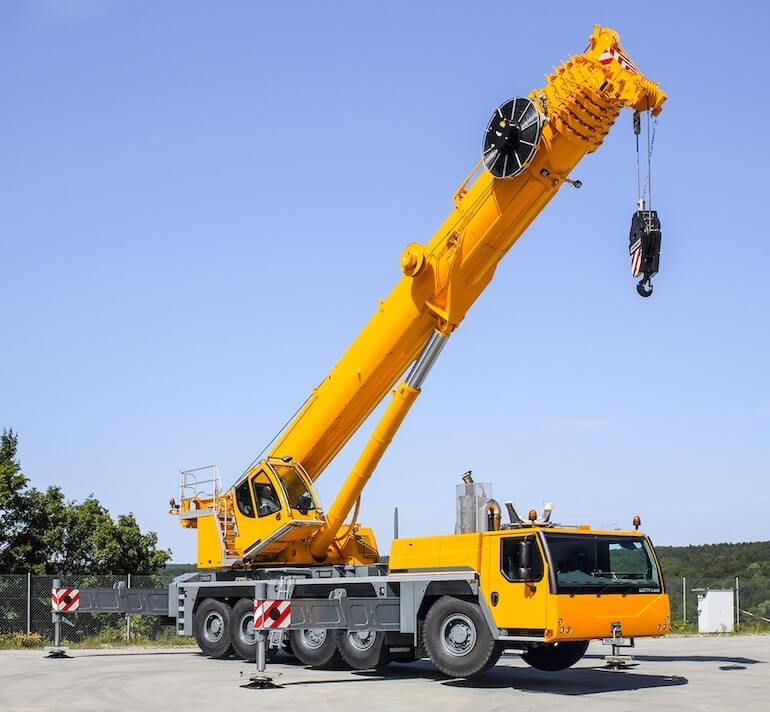

Вседорожный кран (All-Terrain Crane)

Вседорожные краны идеально подходят для использования на стройплощадках, где дороги либо отсутствуют вовсе, либо непроходимы для шоссейных грузовых шасси.

Короткобазные краны (автокранs)

Автокраны с двумя (редко с тремя) осями, более короткой базой, высокой маневренностью и хорошей проходимостью. Как правило, у короткобазных автокранов обе оси ведущие и управляемые.

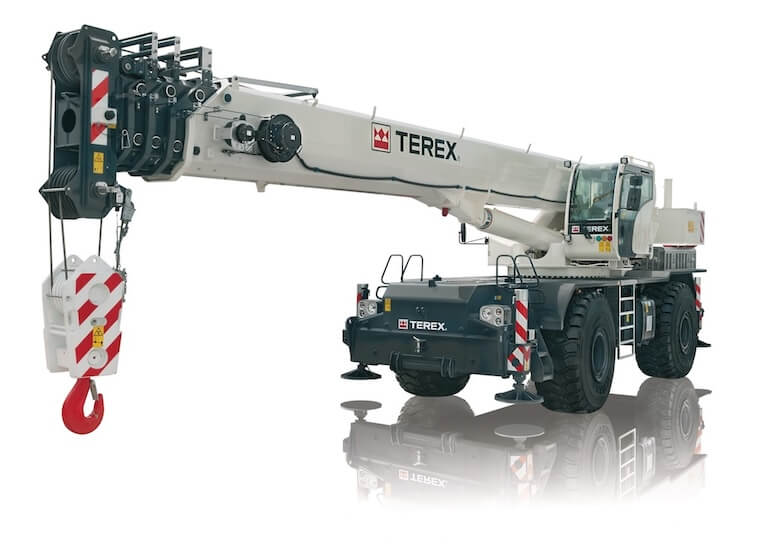

Короткобазный кран (автокран)

Это кран подходит для работы на бездорожье и разбитом грунте в условиях нехватки пространства, идеален на площадках, где нет возможности использовать классический автокран.

Краны-манипуляторы (Knuckle Boom Cranes)

Данные автокраны имеют характерную суставную стрелу (отсюда и название «краны-манипуляторы»), что позволяет им легко манипулировать грузами в ограниченных пространствах. Краны-манипуляторы обычно используются для грузоподъемных работ на стройплощадках, где требуется точность и управление грузом.

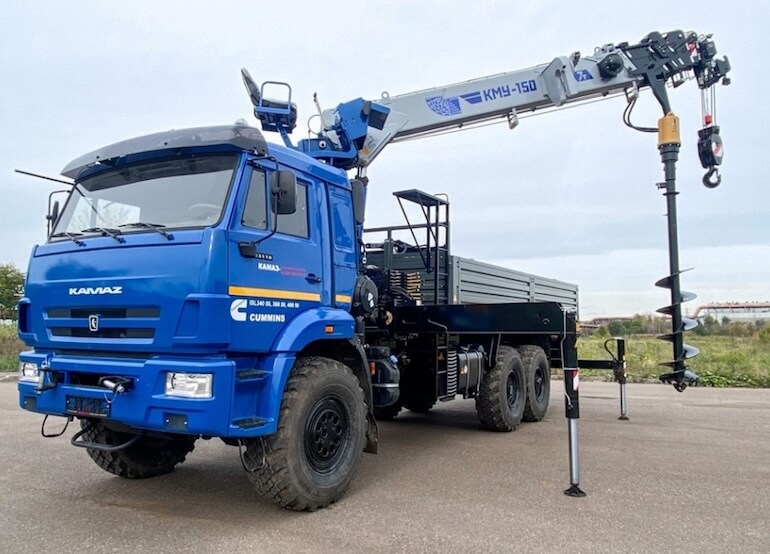

Кран-манипулятор (Knuckle Boom Crane)

Каждый из этих типов автомобильных кранов имеет свои особенности и преимущества, что делает их идеальными для различных ситуаций и задач в строительной и промышленной сфере. Выбор конкретного типа зависит от условий работы, требований к мобильности и грузоподъемности.

Классификация автокранов по типу стрелового оборудования

Автокраны могут различаться по типу стрелового оборудования, которое обеспечивает захват и подъем грузов:

Автокраны с башенной стрелой

Автокраны с башенным стреловым оборудованием обычно используются для выполнения задач в строительстве небоскребов и других высотных сооружений. Башенная стрела может иметь длину, позволяющую поднимать грузы на большую высоту. Она часто имеет высокую грузоподъемность и может быть оснащена различными типами захватных устройств, такими как крюки, грейферы и магнитные шайбы.

Автокраны с телескопической стрелой

Телескопические стрелы позволяют изменять длину стрелы, выдвигая или сокращая ее сегменты. Это обеспечивает более гибкую настройку длины стрелы в зависимости от конкретных задач. Телескопические автокраны хорошо подходят для выполнения работ в ограниченных пространствах, так как могут изменять радиус действия.

Автокраны с решетчатой стрелой

Автокраны с решетчатыми стрелами имеют легкую конструкцию и отличаются высокой грузоподъемностью. Решетчатые стрелы обеспечивают прочную и устойчивую поддержку для поднятия крупных грузов. Они часто используются на стройплощадках и в условиях, где требуется высокая грузоподъемность.

Автокраны со стрелой, оснащенной гуськом

Некоторые автокраны могут быть оснащены дополнительным механическим удлинителем в виде гуська. Гусек позволяет изменять угол наклона и длину стрелы, что увеличивает ее радиус действия и способность поднимать грузы на разные высоты и глубины.

Тип стрелового оборудования выбирается в зависимости от конкретных задач и требований рабочей среды. Различные виды стрелового оборудования предоставляют разные характеристики подъемной мощности, грузоподъемности и гибкости, что делает их подходящими для разных видов работ.

Классификация автокранов по типу кабины

Классификация автомобильных кранов может проводиться и по типу кабины, которая представляет собой рабочее пространство оператора. Вот два основных типа кабин:

Стационарная кабина

Стационарные кабины жестко прикреплены к платформе крана и не имеют возможности поворота. Они обычно имеют панорамное остекление, которое обеспечивает хороший обзор для оператора. Эти кабины подходят для ситуаций, где не требуется частое изменение положения крана, и когда оператору необходим хороший обзор окружающей области.

Поворотная кабина

Поворотные кабины наиболее популярны и позволяют оператору изменять положение кабины, поворачивая ее на 180°. Это делает их более гибкими, так как оператор может легко настраивать положение, чтобы иметь лучший обзор рабочей зоны. Поворотные кабины особенно полезны на стройплощадках и в других условиях, где крану часто приходится менять положение.

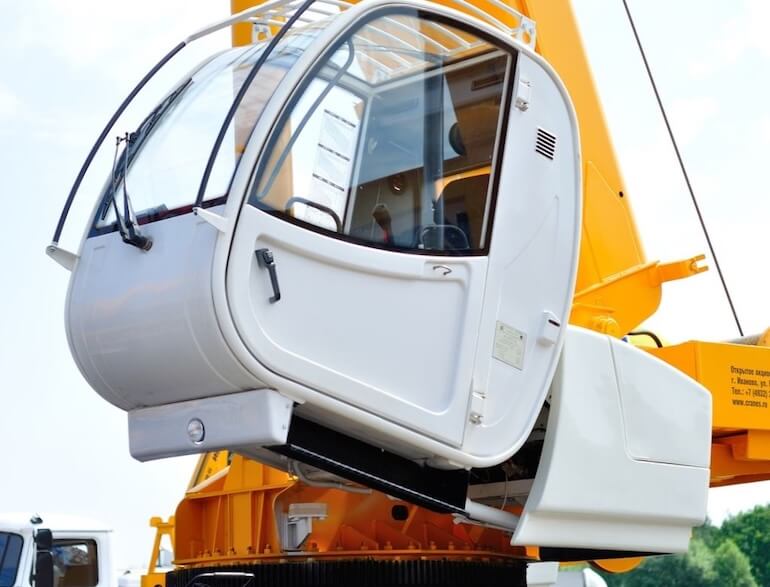

Поворотная кабина автокрана

Выбор между стационарной и поворотной кабиной зависит от конкретных потребностей проекта и предпочтений оператора. Каждый тип кабины имеет свои преимущества и ограничения, и выбор определяется целями и условиями, в которых будет использоваться автокран.

Автомобильные краны классифицируются по типу привода на основе того, какие механизмы приводятся в действие и какими двигателями:

  1. Одномоторные краны: В этих кранах все механизмы приводятся в действие от основного двигателя, обычно двигателя шасси автомобиля. Одним двигателем управляется как основной подъемный механизм, так и другие механизмы, такие как поворот и выдвижение стрелы. Это делает их более простыми с точки зрения конструкции и обслуживания.
  2. Многомоторные краны: В таких кранах каждый механизм приводится в действие своим собственным двигателем. Это означает, что у крана есть отдельные двигатели для подъема, поворота и других функций. Это позволяет более гибко управлять каждым механизмом и дает большую производительность и точность в работе. Однако многомоторные краны обычно более сложны с точки зрения конструкции и могут требовать больше обслуживания.

Классификация автокранов по типу привода

Кроме того, на рынке существует несколько типов привода для автомобильных кранов:

  1. Механический привод: Включает компоненты, такие как коробку отбора мощности, коробку скоростей и силовые канатные барабаны. Этот тип привода использует механическую передачу для управления механизмами крана.
  2. Электрический привод: Использует генератор и электрические двигатели для управления механизмами крана. Электрический привод обеспечивает высокую производительность и точность в управлении, особенно в условиях, где требуется постоянная скорость.
  3. Гидравлический привод: Использует гидронасосы, гидродвигатели и гидроцилиндры для управления механизмами крана. Гидравлический привод обычно компактен и обеспечивает бесступенчатое регулирование скорости, но может иметь более низкий коэффициент полезного действия (КПД).

Выбор между различными типами привода зависит от требований проекта, бюджета и условий эксплуатации.

Как выбрать автокран для покупки или аренды?

Выбор автокрана перед покупкой — это непростое и ответственное решение, особенно, если речь идет о покупке спецтехники, ведь купленное кран должен соответствовать конкретным задачам и обеспечивать безопасную и эффективную работу. Вот некоторые важные аспекты, на которые следует обращать внимание при выборе автокрана:

  1. Грузоподъемность: Это один из наиболее важных параметров, данная характеристика определяет, какой максимальный вес можно поднимать с помощью автомобильного крана. Убедитесь, что выбранный кран может поднимать грузы весом, соответствующим вашим потребностям.
  2. Длина стрелы: Длина стрелы влияет на вылет и способность поднять необходимый груз на нужную высоту и дистанцию. Изучите размеры площадки и объекта, и только после этого выберайте кран с подходящей длиной стрелы для ваших задач.
  3. Мобильность: Уделяйте внимание типу шасси и маневренности крана. Кран должен быть способен передвигаться по существующим типам дорог и местности, где он будет использоваться, если речь идет о бездорожье, то ваш нужен кран с вездеходным шасси.
  4. Двигатель и трансмиссия: Обратите внимание на характеристики двигателя и трансмиссии. Они влияют на производительность и топливную экономичность крана.
  5. Безопасность: Проверьте, соответствует ли кран стандартам безопасности. Это включает в себя системы предотвращения перегрузки, стабилизаторы, ROPS / FOPS стандарты и другие меры безопасности.
  6. Состояние и история ТО: Если вы рассматриваете покупку б/у крана, удостоверьтесь, что в хорошем состоянии и шасси и грузоподъемная часть, проверьте историю технического обслуживания. Внимательный осмотр и проверка истории ТО помогут избежать непредвиденных проблем и лишних расходов на сервис или ремонт специальной техники.
  7. Сервис и поддержка: Удостоверьтесь, что в вашем регионе доступны сервисные центры для обслуживания конкретной марки и модели выбранного крана. Это важно для того, чтобы обеспечить надежное и своевременное обслуживание, а при необходимости и оперативный ремонт техники.
  8. Бюджет: Сравните стоимость крана с вашим бюджетом, а также среднюю цену на рынке на конкретную модель автокрана. Важно найти баланс между стоимостью и характеристиками, удовлетворяющими ваши потребности.
  9. Лизинг и кредитование: Рассмотрите возможность лизинга или кредитования, если покупка крана требует значительных инвестиций. Это может облегчить финансовую нагрузку, а значит дать больше возможностей вашему бизнесу.
  10. Требования к обслуживанию и обучению персонала: Удостоверьтесь, что вы соблюдаете все местные и федеральные законы и требования при эксплуатации крана. Получение необходимых разрешений также важно, как на саму грузоподъемную технику, так и для крановщиков. Подумайте о требованиях и необходимости обучения персонала для работы с этим конкретным типом крана.

Выбор автокрана должен учитывать ваши конкретные задачи, рабочие условия и бюджет. Наилучший кран — это тот, который точно соответствует вашим потребностям и работает безопасно и эффективно. Перечисленные в публикации критерии помогут определить, какой автокран наилучшим образом подходит для вашего конкретного проекта и бизнеса.
