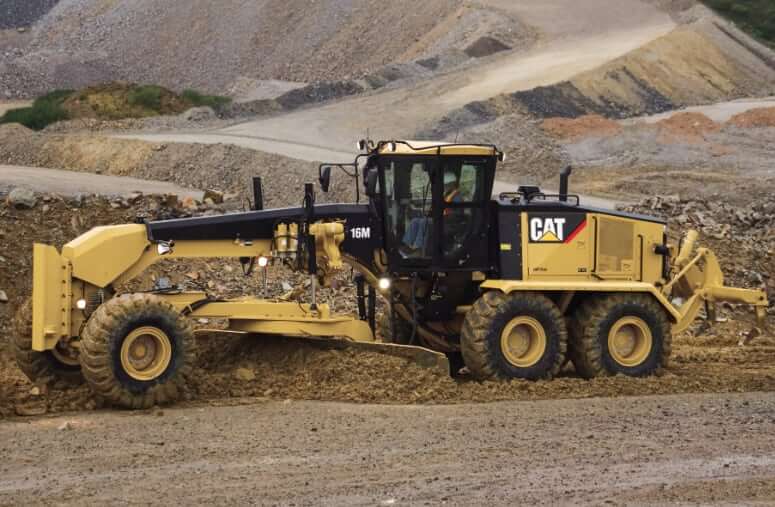

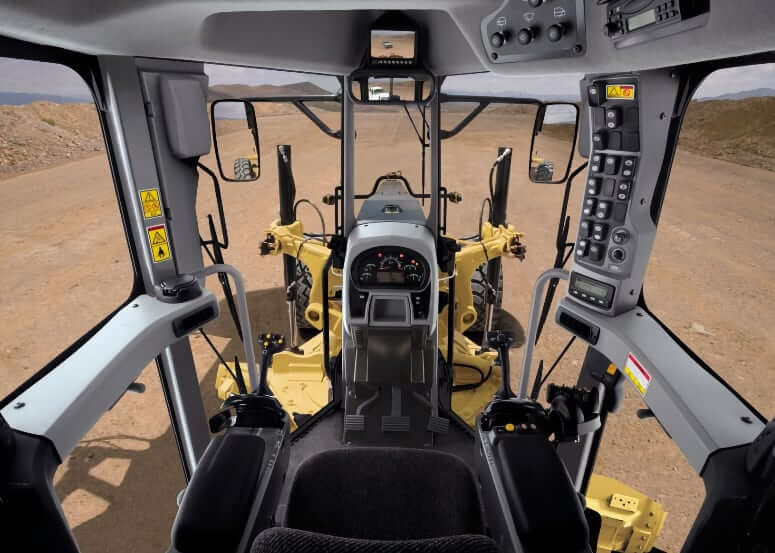

Технические характеристики
Размеры и габариты
| Габаритная длина | 9963 мм |
| Ширина по колесам | 3095 мм |
| Колесная база | 6985 мм |
| Дорожный просвет (задний мост) | 407 мм |
| Колесная база тандемной оси | 1841 мм |
| Дорожный просвет (передний мост) | 688 мм |
| Длина от переднего моста до отвала | 3069 мм |
| Высота до верха кабины с ROPS | 3703 мм |
| Длина (база колесной тележки) | 1841.5 мм |
| Длина — Контрбалансир To Ripper | 11671.3 мм |
| Длина (от переднего моста до середины колесной тележки) | 6985 мм |
| Длина (от переднего моста до отвала) | 3068.32 мм |
| Длина (от края шины переднего колеса до задней части машины) | 9961.88 мм |
| Высота (до верхней части цилиндров) | 3088.64 мм |
| Высота до верха кабины с ROPS | 0.31 м |
| Высота (передняя ось) Center | 688.34 мм |
| Высота (до выпускной трубы) | 3406.14 мм |
| Ширина — Outside Перед. Шины | 3096.26 мм |
| Ширина — Outside Зад. Шины | 3096.26 мм |
| Ширина колеи | 2509.52 мм |
| Дорожный просвет (задняя ось) | 406.4 мм |
Рыхлитель
| Усилие отрыва | 15326 кг |
| Максимальная глубина рыхления | 452.2 мм |
| Количество держателей зубьев рыхлителя | 7 |
| Усилие заглубления | 10042.6 кг |
| Увеличение длины грейдера при поднятой перекладине | 1610.4 мм |
| Shank Holder Расположение (мин.) | 444.5 мм |
| Shank Holder Расположение (макс.) | 508 мм |
Двигатель
| Число цилиндров | 6 |
| Полезная мощность — Передачи 4-6 | 232.7 кВт |
| Производитель мотора | Caterpillar |
| Модель двигателя | C13 ACERT VHP |
| Полезная мощность двигателя | 225 кВт |
| Измерение мощности при | 2000 об/мин |
| Полезная мощность — Передачи 5-6 | 232.7 кВт |
| Максимальная мощность двигателя | 232.7 кВт |
| Полезная мощность двигателя | 232.7 кВт |
| Максимальный крутящий момент | 1710 Нм |
| Рабочий объем | 12.6 л. |
| Диаметр цилиндра | 129.6 мм |
| Ход поршня | 157.5 мм |
| Модель двигателя | Cat C13 ACERT VHP |
| Высота выгрузки | 4572 м |
| Максимальный крутящий момент | 1709.7 Нм |
| Speed At Номинальная мощность двигателя | 2000 RPM |
| Высокая — Ambient Capability | 122° |
| Высокая Ambient — Fan Speed (макс.) | 1450 RPM |
| Высокая Ambient — Fan Speed (мин.) | 550 RPM |
Рама
| Диаметр поворотного круга | 1822.5 мм |
| Высота тягово-сцепного устройства (ТСУ) | 203.2 мм |
| Высота до центра переднего моста | 688.1 мм |
| Толщина перекладины отвала поворотного круга | 50.8 мм |
| Полный угол качания переднего моста | 32° |
| Угол наклона колес переднего моста влево/вправо | 18.2° |
| База Мощность (All Передачи) — Полезная | 221.5 кВт |
| Станд. — Fan Speed (макс.) | 1200 RPM |
| Станд. — Fan Speed (мин.) | 550 RPM |
| Станд. — Ambient Capability | 109° |
Эксплуатационные характеристики
| Эксплуатационная масса (нагрузка на переднюю ось) | 7112 кг |
| Объем гидросистемы | 114 л. |
| Эксплуатационная масса (нагрузка на заднюю ось) | 18948 кг |
| Эксплуатационная масса | 26060 кг |
| Макс. Эксплуатационная масса (передняя ось) | 10919 кг |
| Макс. Эксплуатационная масса (задняя ось) | 24753 кг |
| Максимальная эксплуатационная масса | 35672 кг |
| Объем топливного бака | 511 л. |
| Объем системы охлаждения двигателя | 46.5 л. |
| Задний дифференцила/Бортовой редуктор — Емкость жидкости | 114 л. |
| Емкость привода поворота платформы | 8 л. |
| Объем масла в каждом картере тандемного привода | 121.5 л. |
| Размер шин | 18.00-25 12PR (G-2) |
Максимальная скорость
| Парковочный тормоз | Пружинное включение, гидравлическое выключение |
| Рабочая тормозная система | Маслоохлаждаемые многодисковые тормоза |
| Трансмиссия | Прямой drive, power shift, countershaft |
| Вперед/Назад Передачи | 8 Fwd/6 Rev |
| Вспомогательный тормоз | Маслоохлаждаемые многодисковые тормоза |
| Площадь фрикционной поверхности рабочей тормозной системы | 5 кв.м. |
Шарнир рамы
| Угол изгиба рамы / сочленения | 20° |
| Радиус разворота | 8.9 м |
Трансмиссия
| Тип трансмиссии | Коробка передач с прямым приводом и переключением под нагрузкой |
| Количество передач | 8 |
| Количество передач заднего хода | 6 |
| Максимальная скорость | 53.9 км/ч |
| Максимальная скорость задним ходом | 42.6 км/ч |
Передний мост
| Угол наклона колес влево и вправо | 18.2° |
| Угол качания вверх и вниз | 32° |
| Дорожный просвет | 688 мм |
Весовые характеристики
| Эксплуатационная масса в базовой комплектации (всего) | 26959.3 кг |
| Эксплуатационная масса в макс. комплектации (всего) | 35671.9 кг |
| Эксплуатационная масса (нагрузка на заднюю ось) | 19545.3 кг |
| Эксплуатационная масса (нагрузка на переднюю ось) | 7414 кг |
| Эксплуатационная масса в макс. комплектации (передний мост) | 11201.1 кг |
| Эксплуатационная масса в макс. комплектации (задний мост) | 24470.9 кг |
Гидравлика
| Давление холостого хода | 450 psi |
| Давление в гидросистеме | 3500 psi |
Отвал
| Ширина отвала | 4877 мм |
| Высота отвала | 787 мм |
| Толщина отвала | 25 мм |
| Макс. глубина копания | 488 мм |
| Боковой сдвиг ножа (влево) | 740 мм |
| Боковой сдвиг ножа (вправо) | 1094 мм |
| Тяговое усилие на отвале при максимальном весе | 22297 кг |
| Давление прижима отвала | 19485 кг |
| Тип насоса | Регулируемыйпоршень |
| Производительность гидравлического насоса | 280 л/мин |
| Предельное давление гидравлической системы | 24150 кПа |
| Тип гидравлической системы | Электро-гидравлика load sensing, closed center |
| Производительность гидравлического насоса | 74 гал/мин |
| Объем гидробака | 65 л. |
| Ширина отвала | 4.9 м |
| Радиус дуги | 414.1 мм |
| Зазор между верхней кромкой отвала и поворотным кругом | 124.5 мм |
| Режущая кромка (ширина) | 203.2 мм |
| Режущая кромка (толщина) | 25.4 мм |
| Угловой нож (ширина) | 152.4 мм |
| Угловой нож (толщина) | 19.1 мм |
| Moldboard — Высота | 787.4 мм |
| Moldboard — Thickness | 25.4 мм |
| Отвал Pull — База Gvw (AWD) | 17590.8 кг |
| Тяговое усилие на отвале (полная масса машины в максимальной комплектации) | 22023.8 кг |
| Усилие прижима отвала к грунту (полная масса машины в базовой комплектации) | 13224.1 кг |
| Усилие прижима отвала к грунту (полная масса машины в максимальной комплектации) | 19979.4 кг |
Поворотный круг грейдера
| Диаметр | 1822 мм |
| Боковой сдвиг поворотного круга влево | 647 мм |
| Боковой сдвиг поворотного круга вправо | 597 мм |
| Вылет ножа за пределы колеи (слева) | 2282 мм |
| Вылет ножа за пределы колеи (справа) | 2587 мм |
| Дорожный просвет ножа | 395 мм |
| Угол наклона ножа вперед | 40° |
| Угол наклона ножа назад | 5° |
| Эксплуатационные характеристики | |
| Максимальная скорость | 54 км/ч |
| Максимальная скорость задним ходом | 42.7 км/ч |
| Радиус разворота — Внешний Перед. Шины | 9 м |
| Управление Диапазон — Влево/Вправо | 47.5° |
| Угол сочленения — Влево/Вправо | 20° |
| 8-я передача | 54 км/ч |
| 7-я передача | 37.1 км/ч |
| 6-я передача | 26.9 км/ч |
| 5-я передача | 19.4 км/ч |
| 4-я передача | 12.4 км/ч |
| 3-я передача | 9.1 км/ч |
| 2-я передача | 6.3 км/ч |
| 1-я передача | 4.6 км/ч |
| 6-я задняя передача | 42.7 км/ч |
| 5-я задняя передача | 29.3 км/ч |
| 4-я задняя передача | 15.3 км/ч |
| 3-я задняя передача | 9.9 км/ч |
| 2-я задняя передача | 6.8 км/ч |
| 1-я задняя передача | 3.6 км/ч |
Объемы заправочных жидкостей
| Объем системы охлаждения двигателя | 46.6 л. |
| Объем гидросистемы (включая гидравлический бак) | 114 л. |
| Объем моторного масла (с масляным фильтром) | 30 л. |
| Объем гидробака | 65.2 л. |
| Объем масла в картерах мостов колесной тележки (каждый) | 121.6 л. |
| Объем масла в кожухе привода поворотного круга | 8 л. |
| Объем масла в корпусе ступичного подшипника переднего колеса | 1 л. |
| Объем топливного бака | 492.2 л. |
| Объем масла в коробке передач / дифференциалах / бортовых редукторах | 114 л. |
Диапазон перемещения отвала
| Circle Centershift — Вправо | 596.9 мм |
| Circle Centershift — Влево | 647.7 мм |
| Смещение отвала вправо | 1094.8 мм |
| Смещение отвала влево | 650.3 мм |
| Диапазон наклона верхней части отвала (передний ход) | 40° |
| Диапазон наклона верхней части отвала (задний ход) | 5° |
| Макс. Shoulder Охват Outside Of Шины — Вправо | 2588.3 мм |
| Макс. Shoulder Охват Outside Of Шины — Влево | 2286 мм |
| Максимальная высота подъема над уровнем земли | 396.3 мм |
| Максимальная глубина резания | 487.7 мм |
| Максимальный угол поворота отвала | 65° |
Задние тележки
| Высота | 647.7 мм |
| Ширина | 236.3 мм |
| Толщина внутренней боковой стенки | 22.9 мм |
| Толщина внешней боковой стенки | 22.9 мм |
| Шаг приводной цепи | 63.5 мм |
| Расстояние между колесами моста | 1841.5 мм |
| Угол качания передней части колесной тележки (вверх) | 15° |
| Угол качания передней части колесной тележки (вниз) | 25° |
