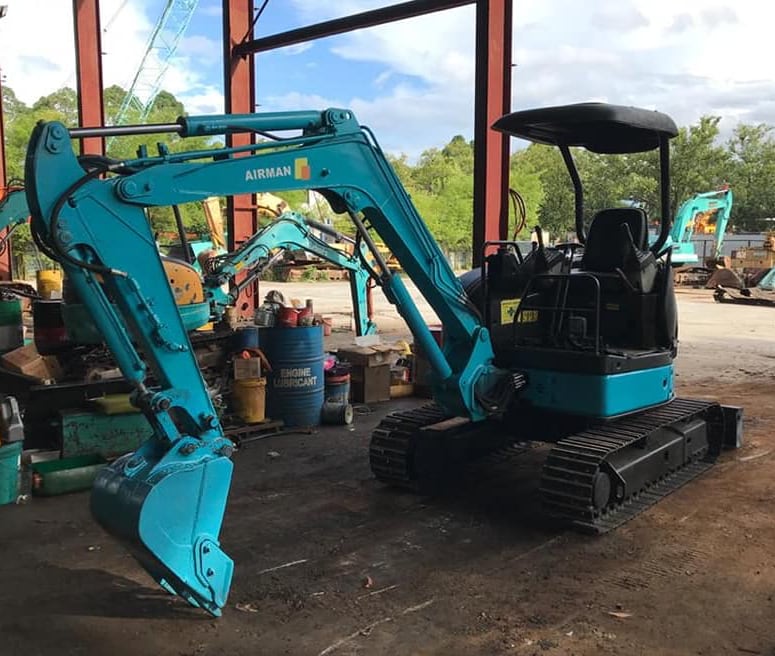

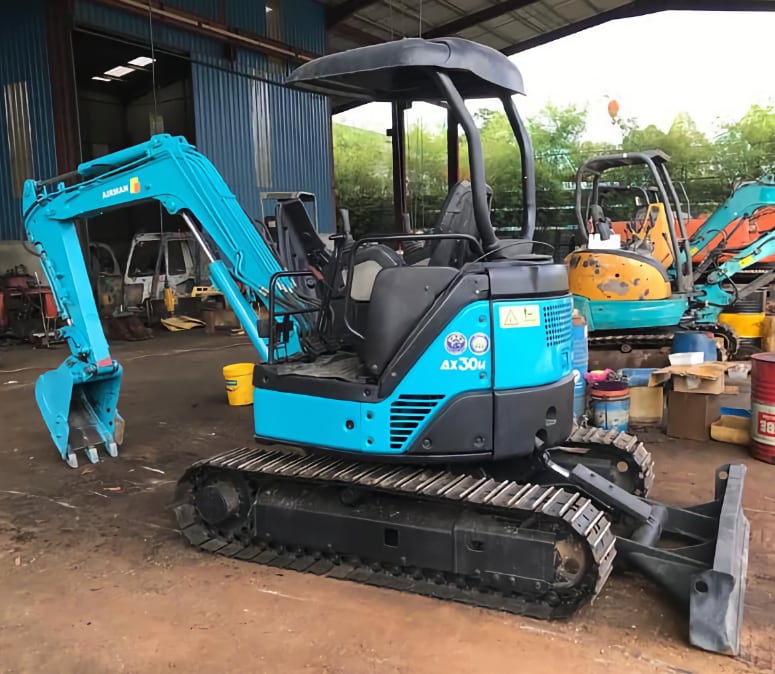

Технические характеристики
Рабочий диапазон
| Макс. высота погрузки | 3260 мм |
| Макс. радиус копания | 4900 мм |
| Макс. глубина копания | 2830 мм |
| Макс. высота черпания | 4680 мм |
| Макс. глубина вертикальной стенки котлована | 2350 мм |
| Напорное усилие рукояти (1.17 м) | 17.2 кН |
| Напорное усилие рукояти (1.52 м) | 14.7 кН |
| Усилие резания грунта ковшом | 27.5 кН |
Размеры и габариты
| Транспортная длина | 4470 мм |
| Транспортная высота | 2500 мм |
| Ширина ходовой части | 1550 мм |
| Длина опорной поверхности гусениц | 1650 мм |
| Дорожный просвет | 290 мм |
| Радиус поворота хвостовой части | 775 мм |
Ходовая часть
| Размер башмака | 300 мм |
| Количество опорных катков с каждой стороны | 4 |
| Количество поддерживающих роликов с каждой стороны | 1 |
| Преодолеваемый уклон | 30° |
| Максимальная скорость хода | 4.5 км/ч |
Двигатель
| Число цилиндров | 3 |
| Производитель мотора | Yanmar |
| Модель двигателя | Yanmar 3TNV88 |
| Рабочий объем | 1.7 л. |
| Полная мощность двигателя | 22.3 кВт |
| Измерение мощности при | 2500 об/мин |
| Рабочий объем | 1.7 л. |
Эксплуатационные характеристики
| Эксплуатационная масса | 3070 кг |
| Напряжение бортовой сети | 12 В |
| Аккумуляторная батарея | 12 В, 55 Ач |
| Скорость вращения поворотного механизма | 9.3 об/мин |
Гидравлика
| Тип гидравлической системы | Классическая система с тремя насосами и регенеративной системой рукояти |
| Тип насоса | 2х аксиально-поршневых насоса переменным расходом + 1х шестеренный насос + 1х пилотный насос |
| Производительность гидронасоса | 2х 40 л/мин |
| Производительность третьего насоса | 26.3 л/мин |
| Производительность пилотного насоса | 11.3 л/мин |
| Предельное давление контура главных насосов | 24500 кПа |
| Предельное давление контура третьего насоса | 20600 кПа |
| Предельное давление контура насоса управления | 3900 кПа |
Ковши для Airman AX30U-4
| Емкость ковша | Ширина без кромок / с кромками | Зубья | Вес |
|---|---|---|---|
| 0.055 куб.м. | 300 мм / 350 мм | 3 | 60 кг |
| 0.065 куб.м. | 350 мм / 400 мм | 3 | 65 кг |
| 0.08 куб.м. | 400 мм / 450 мм | 3 | 67 кг |
| 0.09 куб.м. | 450 мм / 500 мм | 4 | 73 кг |
| 0.10 куб.м. | 500 мм / 550 мм | 4 | 76 кг |
| 0.11 куб.м. | 550 мм / 600 мм | 4 | 80 кг |
| 0.,13 куб.м. | 600 мм / 650 мм | 4 | 84 кг |
| 0.14 куб.м. | 650 мм / 700 мм | 4 | 87 кг |
| 0.15 куб.м. | 700 мм / 750 мм | 4 | 89 кг |
Объемы заправочных жидкостей
| Объем топливного бака | 40 л. |
| Объем моторного масла (с масляным фильтром) | 7.2 л. |
| Объем системы охлаждения двигателя | 6 л. |
| Емкость гидравлической системы (включая гидробак) | 58 л. |
| Объем гидравлического бака | 35 л. |
| Механизм хода (с каждой стороны) | 0.6 л. |
Здравствуйте хотел уточнить точную модель и маркировку гидравлического насоса!
К сожалению, под рукой нет мануала по данной модели Airman. Навскидку, конструкция мини-экскаватора Hitachi EX30 практически идентична Airman AX30U (так как завод Airman производит технику для Hitachi) и вот на Hitachi установлен гидронасос PVD-18-21L3B-5G — вероятно, нужно смотреть или его, или аналогичные насосы.
