Технические характеристики
- Стрела / Рукоять экскаватора (вариант 1)
- Стрела / Рукоять экскаватора (вариант 2)
- Стрела / Рукоять экскаватора (вариант 3)
- Стрела / Рукоять экскаватора (вариант 4)
- Размеры и габариты
- Ходовая часть
- Двигатель
- Эксплуатационные характеристики
- Механизм поворота
- Трансмиссия
- Размеры колес / шин
- Весовые характеристики
- Ковш
- Гидравлика
- Объемы заправочных жидкостей
Стрела / Рукоять экскаватора (вариант 1)
| Транспортная длина | 8870 мм |
| Транспортная высота | 3170 мм |
| Макс. высота среза | 9710 мм |
| Макс. высота погрузки | 6700 мм |
| Макс. радиус копания | 8970 мм |
| Макс. глубина вертикальной стенки котлована | 3220 мм |
| Макс. глубина копания | 5750 мм |
| Размеры стрелы / рукояти (вариант 1) | Вертикальная стрела / рукоять 2.2m |
Стрела / Рукоять экскаватора (вариант 2)
| Транспортная длина | 8820 мм |
| Транспортная высота | 3300 мм |
| Макс. высота среза | 10210 мм |
| Макс. высота погрузки | 7190 мм |
| Макс. радиус копания | 9590 мм |
| Макс. глубина вертикальной стенки котлована | 3960 мм |
| Макс. глубина копания | 6360 мм |
| Размеры стрелы / рукояти (вариант 2) | Вертикальная стрела / рукоять 2.8m |
Стрела / Рукоять экскаватора (вариант 3)
| Транспортная высота | 3190 мм |
| Транспортная длина | 8870 мм |
| Макс. высота среза | 8760 мм |
| Макс. высота погрузки | 5900 мм |
| Макс. радиус копания | 9000 мм |
| Макс. глубина вертикальной стенки котлована | 2880 мм |
| Макс. глубина копания | 5700 мм |
| Размеры стрелы / рукояти (вариант 3) | Цельная стрела / рукоять 2.2m |
Стрела / Рукоять экскаватора (вариант 4)
| Транспортная высота | 3330 мм |
| Транспортная длина | 8950 мм |
| Макс. высота среза | 9170 мм |
| Макс. высота погрузки | 6270 мм |
| Макс. радиус копания | 9600 мм |
| Макс. глубина вертикальной стенки котлована | 3620 мм |
| Макс. глубина копания | 6300 мм |
| Размеры стрелы / рукояти (вариант 4) | Цельная стрела / рукоять 2.8m |

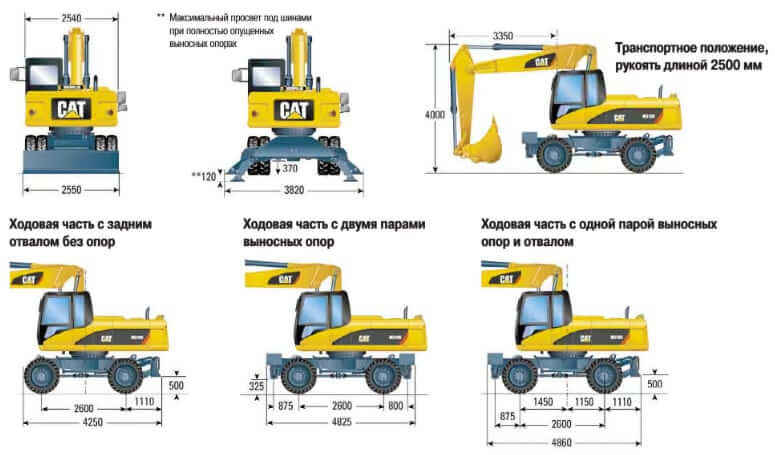

Размеры и габариты
| Колесная база | 2600 мм |
| Радиус поворота хвостовой части | 2500 мм |
| Габаритная ширина | 2550 мм |
| Дорожный просвет | 370 мм |
| Габаритная ширина при опущенной стреле | 3820 мм |
| Высота до верха кабины с ROPS | 3170 мм |
| Клиренс поворотной платформы | 1280 мм |
Ходовая часть
| Дорожный просвет | 381 мм |
| Мин. радиус разворота — Станд. мост — Край вертикально расположенной стрелы | 7.02 м |
| Мин. радиус разворота — Широкий мост — Край вертикально расположенной стрелы | 7.02 м |
| Мин. радиус разворота — Широкий мост — Внешний край колес | 6.41 м |
| Угол оси колебания | 9° |
| Мин. радиус разворота — Станд. мост — Внешний край колес | 6.41 м |
| Мин. радиус разворота — Широкий мост — Край цельной стрелы | 8.54 м |
| Мин. радиус разворота — Станд. мост — Край цельной стрелы | 8.23 м |
Двигатель
| Цилиндры | 6 |
| Число цилиндров | 6 |
| Производитель мотора | Caterpillar |
| Модель двигателя | C6.6 Acert |
| Полная мощность двигателя | 129.8 кВт |
| Полезная мощность двигателя | 123.8 кВт |
| Рабочий объем | 6.7 л. |
| Измерение крутящего момента при | 1400 об/мин |
| Эффективный крутящий момент | 808.1 Нм |
| Диаметр цилиндра | 105 мм |
| Ход поршня | 127 мм |
| Полезная мощность — ISO 9249 | 123.8 кВт |
| Полезная мощность — 80/1269/Eec | 123.8 кВт |
| Модель двигателя | Cat C6.6 with ACERT Technology |
| Максимальная тяга — 1,400 Об/мин | 808.1 Нм |
| Номинальная мощность двигателя | 1800 об/мин |
| Полезная мощность — 1,800 Rpm — ISO 9249 | 123.8 кВт |
Эксплуатационные характеристики
| Эксплуатационная масса | 20100 кг |
| Объем топливного бака | 386.2 л. |
| Объем системы охлаждения двигателя | 32.2 л. |
| Объем моторного масла (с масляным фильтром) | 15.2 л. |
| Емкость жидкости переднего дифференциала | 10.6 л. |
| Емкость жидкости заднего дифференциала | 14.1 л. |
| Объем гидросистемы | 268.8 л. |
| Генератор переменного тока | 75 А |
| Давление предохранительного клапана гидросистемы | 34997.8 кПа |
| Производительность гидравлического насоса | 291.5 л/мин |
| Угол оси колебания | 9° |
| Макс. угол поворота | 35° |
| Размер шин | 10.00-20 16PR, сдвоенная |
Механизм поворота
| Скорость поворота | 10.5 об/мин |
| Максимальный крутящий момент | 48000.1 Нм |
Трансмиссия
| Количество передач | 2 |
| Количество передач заднего хода | 2 |
| Максимальная скорость хода | 37.1 км/ч |
| Ползучая скорость — 2 передача | 12.9 км/ч |
| Вперед/1-я задняя передача Передача | 8.1 км/ч |
| Ползучая скорость — 1 передача | 3.3 км/ч |
| Вперед/Назад — 2 Передача | 37.1 км/ч |
| Максимальный преодолеваемый подъем | 60% |
Размеры колес / шин
| Станд. | 1) 10.00-20 (сдвоенные пневматические) |
| (опционально) | 1) 11.00-20 (сдвоенные пневматические) 2) 18 R 19.5 XF (одинарные пневматические) 3) 10.00-20 (сдвоенные сплошные резиновые) |
Весовые характеристики
| Контрбалансир | 3996.2 кг |
| Бульдозерный отвал | 771.2 кг |
| Аутригеры | 1029.7 кг |
| Стрела — Только задний отвал | 17850.3 кг |
| Стрела — Задний отвал, Передние аутригеры | 18899.9 кг |
| Стрела — Передние и задние аутригеры | 19099.9 кг |
| Односекционная стрела — Только задний отвал | 17350 кг |
| Односекционная стрела — Передние и задние аутригеры | 18550.2 кг |
| Односекционная стрела — Задний отвал, Передние аутригеры | 18350.1 кг |
| Штоки — Короткие (2200 Mm) | 550.3 кг |
| Штоки — Средние (2500 Mm) | 580.2 кг |
| Штоки — Длинные (2800 Mm) | 600.2 кг |
| Штоки — Промышленные (3300 Mm) | 519.9 кг |
Ковш
| Стандартная емкость ковша | 0.8 куб.м. |
| Минимальная емкость ковша | 0.6 куб.м. |
| Максимальная емкость ковша | 1.6 куб.м. |
Гидравлика
| Система | 67 gal (US) |
| Емкость бака | 170.4 л. |
| Максимальное давление — Вспомогательный контур — Высокое давление | 5076 psi |
| Максимальное давление — Контур рабочего оборудования — Нормальный | 5076 psi |
| Максимальное давление — Контур рабочего оборудования — Большегруз | 5439 psi |
| Максимальное давление — Вспомогательный контур — Среднее давление | 2683 psi |
| Максимальное давление — Контур хода | 5076 psi |
| Максимальный поток — Рабочий контур/Контур хода | 77 гал/мин |
| Максимальный поток — Механизм поворота | 30 гал/мин |
| Максимальный поток — Вспомогательный контур — Высокое давление | 66 гал/мин |
| Максимальный поток — Вспомогательный контур — Среднее давление | 13 гал/мин |
| Максимальное давление — Механизм поворота | 4496 psi |
Объемы заправочных жидкостей
| Объем топливного бака | 386.2 л. |
| Объем моторного масла (вместе с фильтром) | 15.2 л. |
| Главная передача | 2.7 л. |
| Трансмиссия с силовым переключением передач | 2.7 л. |
| Передний мост с управляемыми колёсами — Дифференциал | 10.6 л. |
| Картер заднего моста (Дифференциал) | 14.1 л. |
| Охлаждение | 36 л. |
| Привод | |
| Максимальная транспортная скорось | 37.1 км/ч |
| Уровень шума | |
| Внешний шум | Внешний шум |
| Рабочий диапазон | |
| Максимальная глубина копания | 6.4 м |
| Максимальная досягаемость — Уровень земли | 9.7 м |
| Ковш Specifications | |
| Емкость ковша | 0.38 до 1.26 m3 (0.5 до 1.65 yd3) |
| Кабина/ROPS/Fogs | |
| Станд. | Станд. |
