Технические характеристики
Ковш
| Максимальная высота разгрузки при угле наклона ковша 45° | 4607 мм |
| Емкость ковша (с «шапкой») | 12.24 куб.м. |
| Емкость ковша (полная) | 10.71 куб.м. |
| Вырывное усилие | 573.36 кН |
| Ширина ковша | 4824 мм |
Размеры и габариты
| Дорожный просвет | 682.76 мм |
| Длина с ковшом на земле | 15736 мм |
| Ширина по колесам | 5499 мм |
| Высота до верха кабины с ROPS | 5678.43 мм |
| Колесная база | 5888.74 мм |
| Вылет при максимальном подъеме и разгрузке | 2326 мм |
| Дорожный просвет | 0.69 м |
| Bumper Clearance | 1.18 м |
| Высота — Верхняя часть ROPS/FOPS | 5.68 м |
| Колесная база Длина | 5.89 м |
| Высота — Верх крышки капота | 5.25 м |

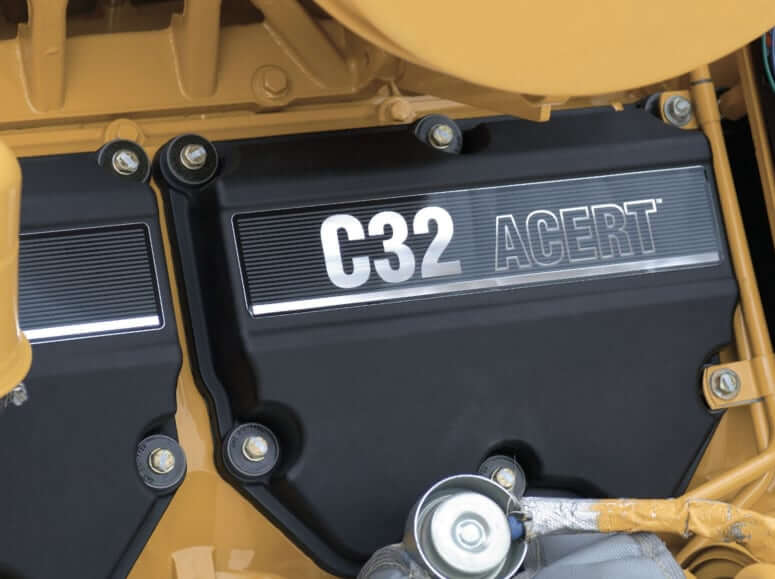

Двигатель
| Число цилиндров | 12 |
| Производитель мотора | Caterpillar |
| Модель двигателя | C32 ACERT |
| Полезная мощность двигателя | 597.4 кВт |
| Полная мощность двигателя | 674.2 кВт |
| Измерение мощности при | 1750 об/мин |
| Рабочий объем | 0.2 л. |
| Диаметр цилиндра | 144.8 мм |
| Ход поршня | 162.6 мм |
| Экологические нормы выбросов | U.S. EPA Tier 4 Final |
| Полная мощность — SAE J1995 | 674.2 кВт |
| Модель двигателя | Cat C32 with ACERT Technology |
| Полная мощность*** | 671.2 кВт |
| Полезная мощность*** | 607 кВт |
| Выхлопы (U.S. Epa Tier 4 Final): Полная мощность — SAE J1995 | 671.2 кВт |
| Выхлопы (Tier 2 Equivalent): Полезная мощность — SAE J1349 | 607 кВт |
| Выхлопы (U.S. Epa Tier 4 Final): Полезная мощность — SAE J1995 | 607 кВт |
| Выхлопы (U.S. Epa Tier 4 Final): Максимальный крутящий момент At 1,200 Rpm — SAE J1995 | 4765 об/мин |
| Выхлопы (Tier 2 Equivalent): Полная мощность — SAE J1995 | 676.4 кВт |
| Выхлопы (Tier 2 Equivalent): Полная мощность — ISO 14396 | 659.2 кВт |
| Выхлопы (Tier 2 Equivalent): Номинальная скорость | 1750 об/мин |
| Выхлопы (Tier 2 Equivalent): Полезная мощность — SAE J1995 | 607 кВт |
| Выхлопы (Tier 2 Equivalent): Максимальный крутящий момент At 1,200 Rpm — SAE J1995 | 4796 об/мин |
| Примечание (Tier 4 Final) (1) | These ratings apply at 1,750 об/мин when tested under the specified standart conditions. |
| Примечание (Tier 4 Final) (2) | Rating for net power advertised is based on power available when the engine is equipped with alternator, air cleaner, muffler, and on-demand hydraulic fan drive at maximum fan speed. |
| Примечание (Tier 2 Equivalent) (1) | These ratings apply at 1,750 об/мин when tested under the specified standart conditions. |
| Примечание (Tier 2 Equivalent) (2) | Rating for net power advertised is based on power available when the engine is equipped with alternator, air cleaner, muffler, and on-demand hydraulic fan drive at maximum fan speed. |
| Выхлопы (U.S. Epa Tier 4 Final): Полезная мощность — SAE J1349 | 607 кВт |
| Выхлопы (U.S. Epa Tier 4 Final): Полная мощность — ISO 14396 | 659.2 кВт |
| Выхлопы (U.S. Epa Tier 4 Final): Номинальная скорость | 1750 об/мин |
Эксплуатационные характеристики
| Эксплуатационная масса | 97498.8 кг |
| Объем топливного бака | 1563.4 л. |
| Объем моторного масла (с масляным фильтром) | 120 л. |
| Объем системы охлаждения двигателя | 291.5 л. |
| Объем трансмиссионной жидкости | 120 л. |
| Объем масла в картере переднего моста | 359.7 л. |
| Объем масла в картере заднего моста | 344.5 л. |
| Статическая опрокидывающая нагрузка | 51460 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 150 А |
| Размер шин | 45/65 45 |
Трансмиссия
| Тип трансмиссии | Планетарная трансмиссия с силовым переключением передач |
| Тип трансмиссии | Планетарная, силовое переключение передач |
| Количество передач | 3 |
| Количество передач заднего хода | 3 |
| Максимальная скорость | 20.6 км/ч |
| Максимальная скорость задним ходом | 22.4 км/ч |
| 1-я передача | 7 км/ч |
| 2-я передача | 12 км/ч |
| 3-я передача | 20.3 км/ч |
| 1-я задняя передача | 7.6 км/ч |
| 2-я задняя передача | 13.1 км/ч |
| Прямой Привод — Вперед 3 | 22.9 км/ч |
| Прямой Привод — Назад 3 | 24.8 км/ч |
| Прямой Привод — Вперед 2 | 12.9 км/ч |
| Прямой Привод — Назад 2 | 14.2 км/ч |
| Converter Привод — Вперед 3 | 20.6 км/ч |
| Converter Привод — Назад 3 | 22.4 км/ч |
| Прямой Привод — Вперед 1 | Lock-up Disabled |
| Converter Привод — Вперед 1 | 7.1 км/ч |
| Converter Привод — Вперед 2 | 12.3 км/ч |
| Прямой Привод — Назад 1 | 7.9 км/ч |
| Converter Привод — Назад 1 | 7.5 км/ч |
| Converter Привод — Назад 2 | 13.1 км/ч |
| 3-я задняя передача | 22.3 км/ч |
Размеры колес / шин
| Шины | Выбирайте нужные шины под ваши задачи |

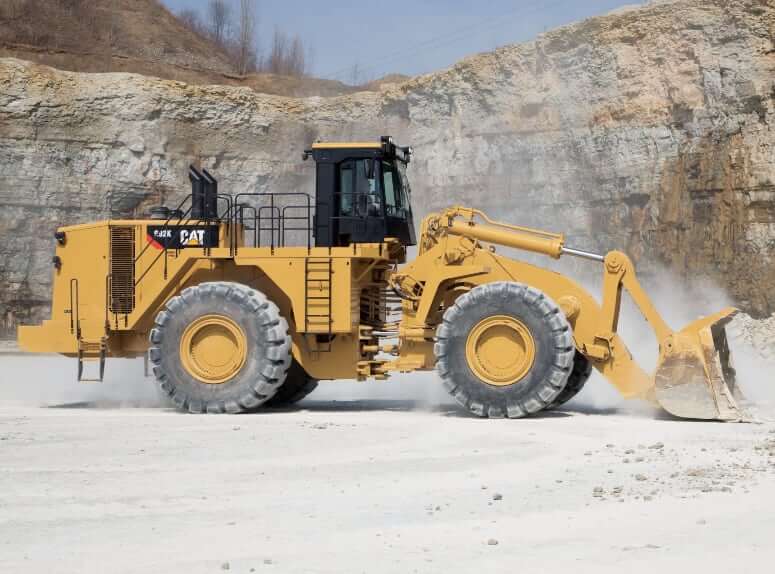

Весовые характеристики
| Эксплуатационная масса — Стандартная Подъем* | 99830.7 кг |
| Эксплуатационная масса — Большой подъем** | 100628.2 кг |
| Эксплуатационная масса — Стандартная Подъем | 97498.8 кг |
| Эксплуатационная масса — Большой подъем | 102624.9 кг |

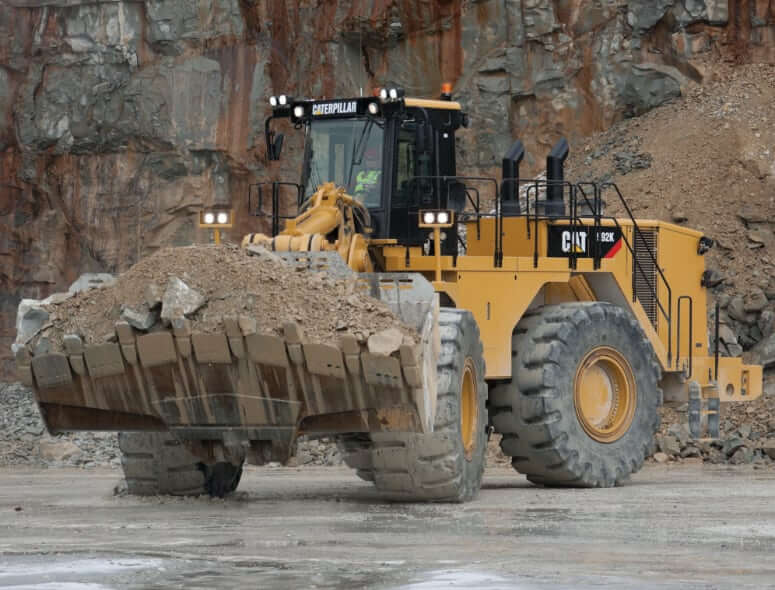

Ковш
| Емкость ковша | 10.7-12.3 m3 (14-16 yd3) |
Гидравлика
| Предельное давление гидравлической системы | 31026.4 кПа |
Мосты
| Передний мост | Фиксированный |
| Задний мост | Балансирный |
| Угол качания | 10° , 8° with Stops |
Тормозная система
| Тормоза | Meets SAE J1473, OCT90 + ISO 3450:1992 |
| Эксплуатационные характеристики | |
| Объем ковша Диапазон | 10.7-12.3 m3 (14-16 yd3) |
| Вырывное усилие | 58465.8 кг |

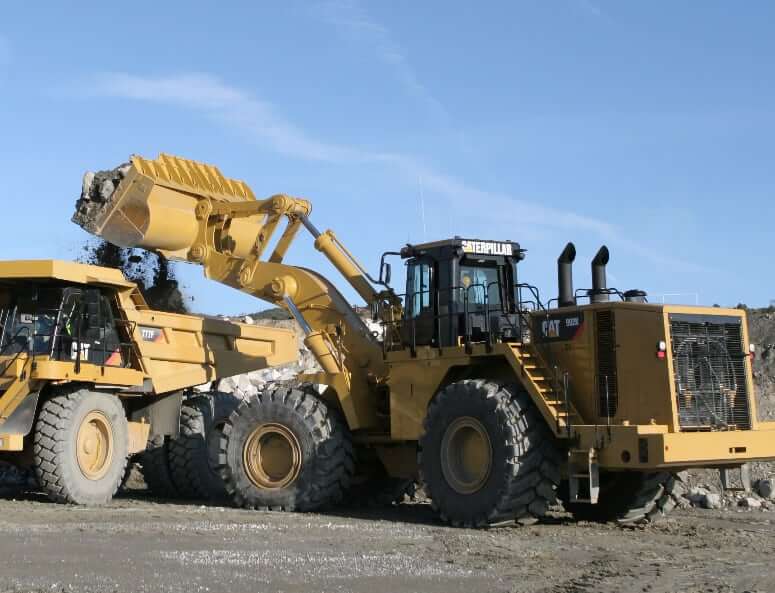

| Номинальная полезная нагрузка — Большой подъем | 19050.9 кг |
| Номинальная полезная нагрузка — Станд. подъем | 21772.5 кг |
| Эксплуатационная масса — Стандартная Подъем* | 99830.7 кг |
| Эксплуатационная масса — Большой подъем** | 100628.2 кг |
| Эксплуатационная масса — Стандартная | 99830.7 кг |
| Эксплуатационная масса — Большой подъем | 102624.9 кг |
| Номинальная полезная нагрузка — Станд. (Face Material) | 24000 кг |
| Номинальная полезная нагрузка — Большой подъем (Face Material) | 21000 кг |
| Эксплуатационная масса — Стандартная Подъем | 97498.8 кг |

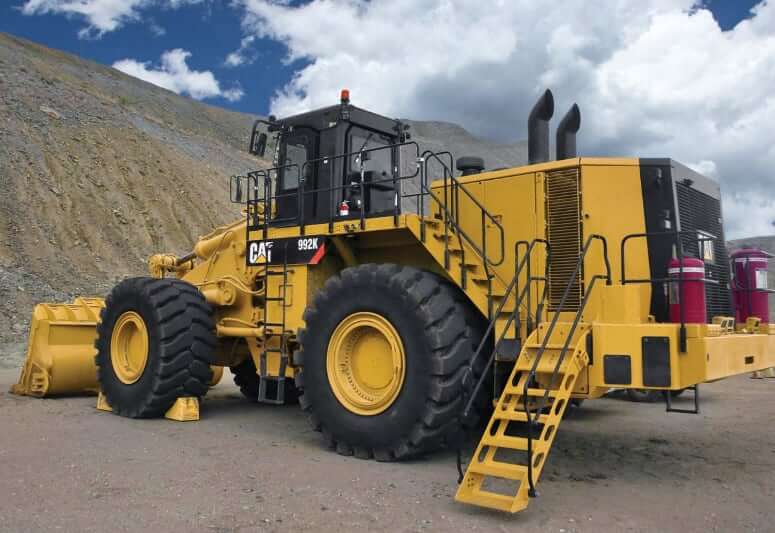

Объемы заправочных жидкостей
| Объем системы охлаждения двигателя | 291.5 л. |
| Объем топливного бака | 1563.4 л. |
| Объем моторного масла (с масляным фильтром) | 121.2 л. |
| Объем топливного бака | 1563.4 л. |
| Объем моторного масла (вместе с фильтром) | 121.2 л. |
| Трансмиссия | 170.4 л. |
| Дифференциал — Бортовой редуктор — Передний | 359.7 л. |
| Дифференциал — Бортовой редуктор — Задний | 344.5 л. |
| Система охлажденияs | 291.5 л. |
| Гидравличский бак — Навесное оборудование | 325.6 л. |
| Гидравличский бак — Управление/Тормоз | 159 л. |
| Объем бачка стеклоомывателя Fluid | 18.6 л. |
| Гидравлическая система — Навесное оборудование | 325.6 л. |
| Гидравлическая система — Управление | 159 л. |
| Ac Refrigerant | 2.8 кг |
| Ac Oil | 0.3 л. |
Циклы работы гидросистемы
| Подъем | 9.4 сек. |
| Сброс | 1.8 сек. |
| Плавное опускание | 3.7 сек. |
| Наклон для набора | 4.4 сек. |
| Весь гидравлический цикл | 14.9 сек. |
| Плавное опускание — Пустой | 3.7 сек. |
| Подъем* | 9.4 сек. |
| Сброс* | 1.8 сек. |
| Гидравлическая система — Подъем/Наклон | |
| Подъем/Наклон Система — Контур | Принудительное управление потоком |
| Подъем/Наклон Система — Насос | Регулируемый аксиально-поршневой гидронасос |
| Давление предохранительного гидроклапана — Подъем/Наклон | 4500 psi |
| Цилиндр наклона — Ход поршня | 2054.9 мм |
| Цилиндр подъема — Диаметр цилиндра | 279.4 мм |
| Цилиндр подъема — Ход поршня | 1148.1 мм |
| Цилиндр наклона — Диаметр цилиндра | 266.7 мм |
| Максимальный поток At 1,850 Об/мин | 254 гал/мин |
| Гидравлическая система — Управление | |
| Рулевая система — Контур | Контрольный, С обратной связью |
| Рулевая система — Помпа | Поршень, Регулируемый Рабочий объем |
| Управление Cut Off Давление | 4500 psi |
| Управление Cycle Times — Низкая Idle | 6.4 сек. |
| Управление Cycle Times — Высокая Idle | 4.4 сек. |
| Максимальный поток At 1,350 Об/мин | 95 гал/мин |

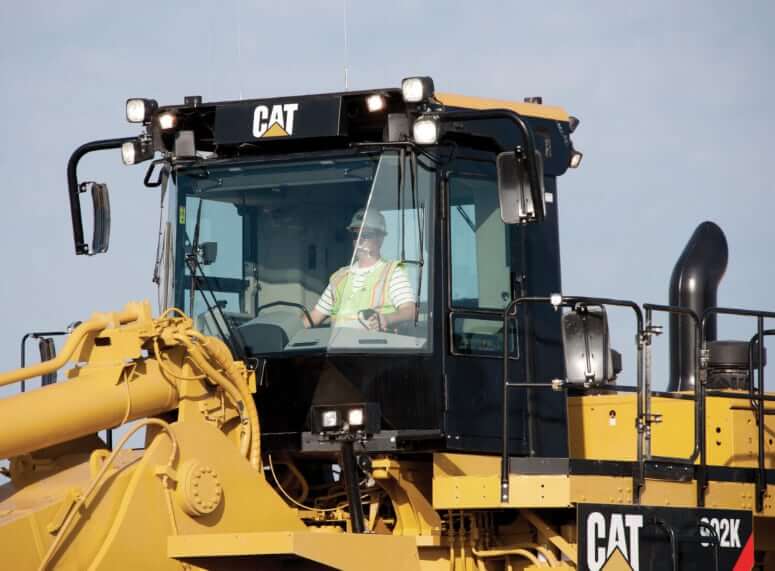

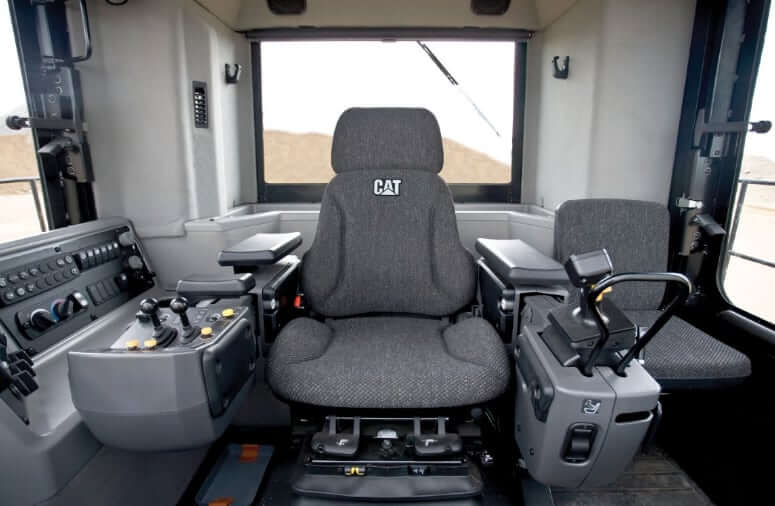

Кабина
| Кабина — ROPS/Fops | Соответствует SAE и ISO стандартам |
| ROPS/FOPS | Meets SAE + ISO станд.s |
| Loader Гидравлическая система | |
| Предельное давление гидравлической системы | 4500 psi |
| Давление предохранительного гидроклапана — Низкая Idle | 4500 psi |
| Цилиндр подъема, Двойного действия — Диаметр цилиндра | 279.4 мм |
| Цилиндр наклона, Двойного действия — Диаметр цилиндра | 266.7 мм |
| Цилиндр подъема, Двойного действия — Ход поршня | 1148.1 мм |
| Цилиндр наклона, Двойного действия — Ход поршня | 2054.9 мм |
| Модель | |
| Serial Кол-во Prefix | 880 |
| Эксплуатационные характеристики (макс.) высота подъема* | |
| Вырывное усилие | 57975.1 кг |
| Статическая опрокидывающая нагрузка — At 35 Град. Сочленение | 52054.3 кг |
| Эксплуатационные характеристики — Станд. подъем* | |
| Вырывное усилие | 55991 кг |
| Статическая опрокидывающая нагрузка — At 35 Град. Сочленение | 55342.9 кг |
| Звук Производительность | |
| Производительность | Производительность |
| Звуковое давление на оператора Level | The operator sound pressure level is 70 дБ(А), measured according до the test procedures and conditions specified in ISO 6396:2008 for the станд. machine configuration. The measurement was conducted at 70 % of the maximum engine cooling fan speed. |
| Hearing Защита | Hearing protection may be needed when the machine is operated with a cab that is not properly maintained или when the doors или windows are open for extended periods или in a noisy environment. |
| Machine Звук Мощность Level — Станд. Machine Configuration | Уровень звуковой мощности машины составляет 116 дБ (а), измеренный в соответствии с процедурами испытаний и условиями, указанными в стандарте ISO 6395:2008 для стандартной конфигурации машины. Измерение проводилось при 70 процентах максимальной частоты вращения вентилятора охлаждения двигателя. |
| Machine Звук Мощность Level — Звук Suppressed Machine Configuration | Уровень звуковой мощности машины составляет 113 дБ (а), измеренный в соответствии с процедурами испытаний и условиями, указанными в стандарте ISO 6395:2008 для конфигурации машины с подавлением звука. Измерение проводилось при 70 процентах максимальной частоты вращения вентилятора охлаждения двигателя. |

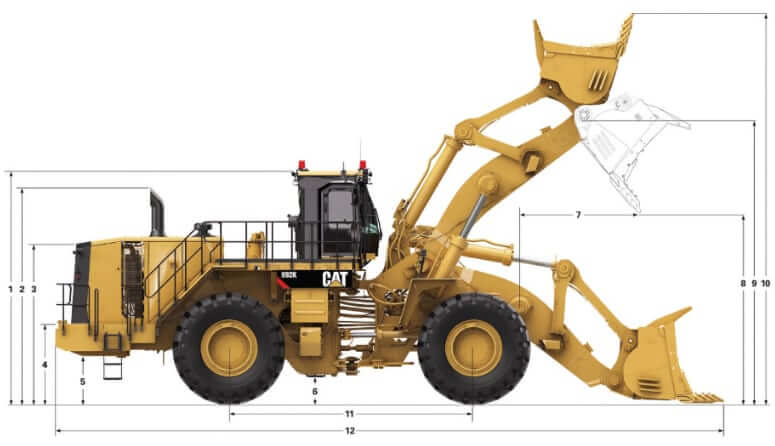

| Размеры — Большой подъем — Приблизительно | |
| Ground To Верх конструкции ROPS | 5.7 м |
| Ground To Top Of Exhaust Stacks | 5.3 м |
| Ground To Верх крышки капота | 4.1 м |
| Ground To Bumper Clearance | 1.2 м |
| Задняя ось — Centerline To Bumper | 4.2 м |
| Колесная база | 5.9 м |
| Макс. Габаритная длина | 16.1 м |
| Ground To Опускание Hitch Clearance | 0.7 м |
| Ground To Center Of Оси | 1.4 м |
| Наклон для набора Angle — Уровень грунта | 42.8° |
| Наклон для набора Angle — Carry | 52.5° |
| B-Высота шарнира (макс.) Подъем | 7.5 м |
| Максимальная габаритная высота — Ковш Подъемd | 10.1 м |
| Угол разгрузки ковша At Макс. Подъем | 50° |
| Охват (макс.) Подъем | 2.1 м |
| Tread Ширина | 3.4 м |
| Clearance At 45 Град. Сброс (Tooth Tip) | 4.6 м |
| Наклон для набора Angle (макс.) Подъем | 65° |
| Размеры — Станд. подъем — Приблизительно | |
| Ground To Верх конструкции ROPS | 5.7 м |
| Ground To Top Of Exhaust Stacks | 5.3 м |
| Ground To Верх крышки капота | 4.1 м |
| Ground To Bumper Clearance | 1.2 м |
| Задняя ось — Centerline To Bumper | 4.2 м |
| Колесная база | 5.9 м |
| Макс. Габаритная длина | 15.9 м |
| Ground To Опускание Hitch Clearance | 0.7 м |
| Ground To Center Of Оси | 1.4 м |
| Наклон для набора Angle — Уровень грунта | 43.4° |
| Наклон для набора Angle — Carry | 52.7° |
| B-Высота шарнира (макс.) Подъем | 7 м |
| Максимальная габаритная высота — Ковш Подъемd | 9.3 м |
| Угол разгрузки ковша At Макс. Подъем | 50° |
| Охват (макс.) Подъем | 2.2 м |
| Tread Ширина | 3.4 м |
| Clearance At 50 Град. Сброс (Tooth Tip) | 4.5 м |
| Наклон для набора Angle (макс.) Подъем | 65° |
| Эксплуатационные характеристики (макс.) высота подъема | |
| Статическая опрокидывающая нагрузка — At 35 Град. Сочленение | 43931.8 кг |
| Вырывное усилие | 58865.9 кг |
| Эксплуатационные характеристики — Станд. подъем | |
| Статическая опрокидывающая нагрузка — At 35 Град. Сочленение | 51328.1 кг |
| Станд. подъем Вырывное усилие | 58465.8 кг |
| Большой подъем Вырывное усилие | 57957.8 кг |
| Вырывное усилие | 58465.8 кг |
