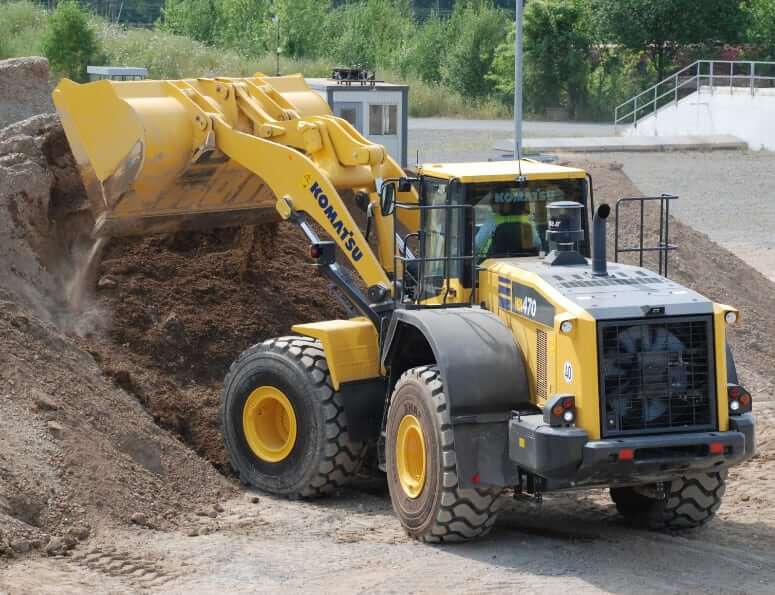

Технические характеристики
Размеры и габариты
| Дорожный просвет | 525 мм |
| Высота до верха кабины с ROPS | 3500 мм |
| Колесная база | 3450 мм |
| Длина | 8875 мм |
| Радиус разворота | 15300 мм |
| Ширина по колесам | 3010 мм |
Размеры колес / шин
| Станд. размер | 26.5 R25 L3 |
Система управления
| Тип системы управления | Сочлененный тип, полностью гидравлическое управление |
| Мин. радиус разворота по центру внешних шин | 6630 мм |
| Угол поворота | 35° |
Двигатель
| Мощность, Полная-SAE J1995 | 204 кВт |
| Мощность, Полезная-ISO 9249 | 203 кВт |
| Полезная мощность двигателя (SAE J1349) | 203 кВт |
| Привод вентилятора | Гидравлический |
| Метод смазки | Шестеренчатый насос, принудительная смазка |
| Фильтр | Полнопоточного типа |
| Число цилиндров | 6 |
| Модель двигателя | Komatsu SAA6D125E-6 |
| Тип двигателя | 4-тактный, с водяным охлаждением |
| Воздушный фильтр | Сухой тип с двойными элементами и пылесборником, плюс индикатор пыли |
| Регулятор частоты вращения | Всережимный, электронный |
| Номинальная мощность двигателя | 2000 |
| Рабочий объем | 11.1 л. |
| Подача воздуха в двигатель | Турбонаддув с интеркулером и рециркуляцией отработавших газов |
| Тип топлива | Прямой впрыск |
| Диаметр цилиндра | 90 мм |
| Ход поршня | 441 мм |

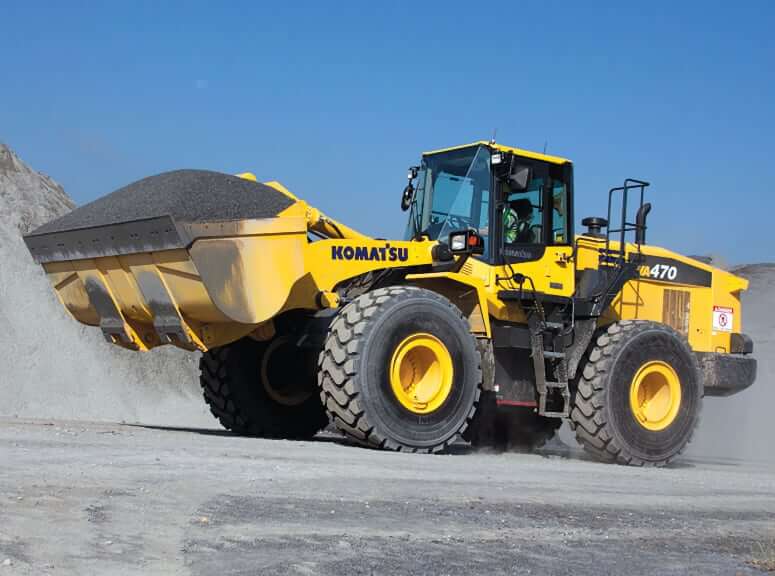

Трансмиссия
| Тормоз | Гидравлический, Дисковые тормоза мокрого типа |
| Система снижения перегрузок при движении | Станд. |
| Макс. Скорость вперед | 38.3 км/ч |
| Макс. Скорость назад | 39 км/ч |
| Кол-во скоростей — Вперед | 4 |
| Кол-во скоростей — Назад | 4 |
| Тип трансмиссии | Автоматическое силовое переключение передач |

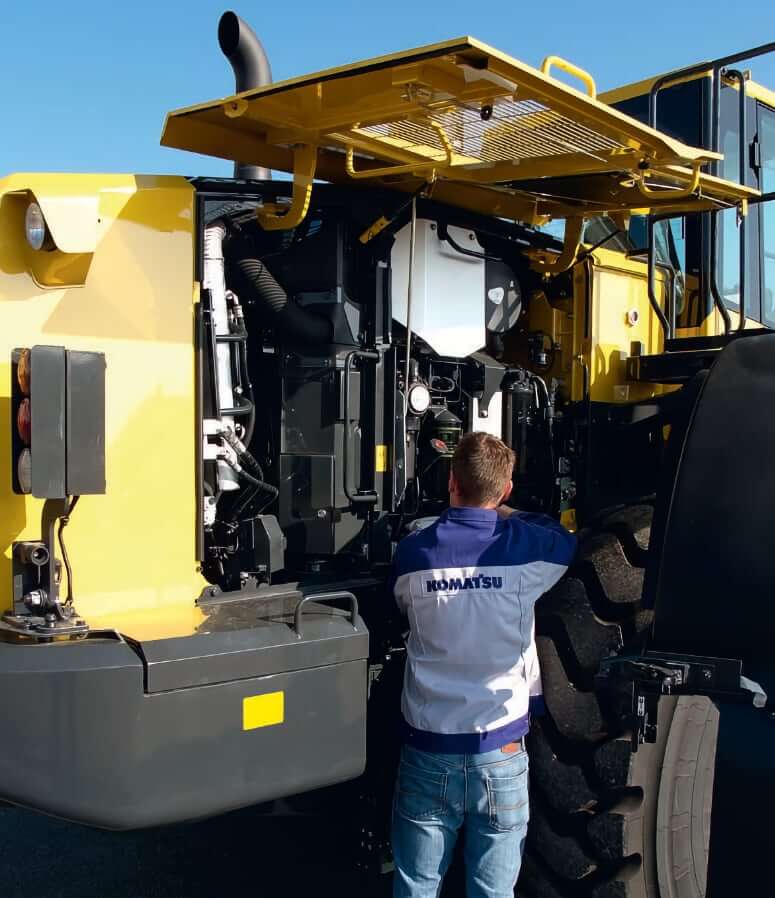

Объемы заправочных жидкостей
| Передняя ось | 57 л. |
| Объем топливного бака | 380 л. |
| Объем системы охлаждения двигателя | 80 л. |
| Задняя ось | 56 л. |
| Емкость гидравлической системы | 173 л. |
| Объем моторного масла (с масляным фильтром) | 38 л. |
| Объем масла для коробки передач | 65 л. |

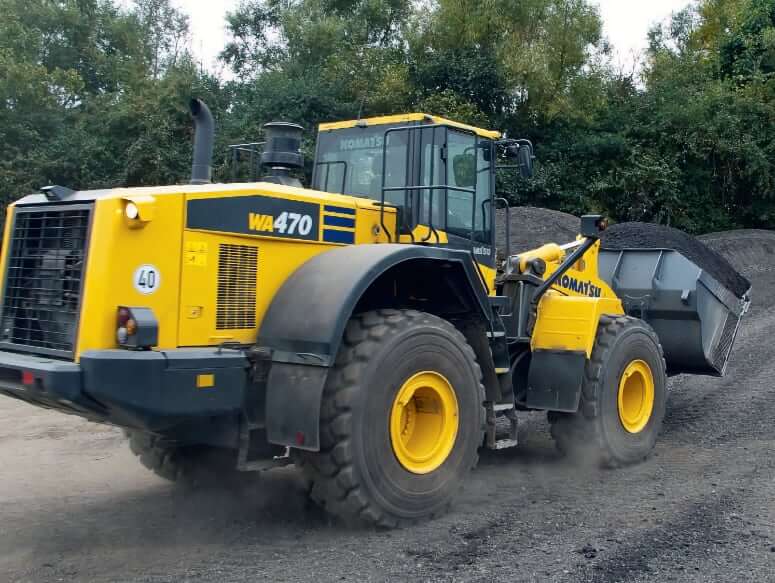

Эксплуатационные характеристики
| Объем ковша Диапазон – Sae | 3.6 — 5.2 |
| Станд. Объем ковша – Sae | 4.65 |
| Описание ковша | GP ковш, кромка на болтах |
| Статическая опрокидывающая нагрузка (макс. складывание полурам) | 17570 кг |
| Вырывное усилие | 19600 |
| Максимальная высота разгрузки при угле наклона ковша 45° | 3185 мм |
| Вылет при максимальном подъеме и разгрузке | 1235 мм |
| Ширина ковша | 3170 мм |
| Звено ковшовой цепи Тип | Z-Bar |
Трансмиссия
| Тип трансмиссии | Автоматическая полностью силовое переключение передач, тип промежуточного вала |

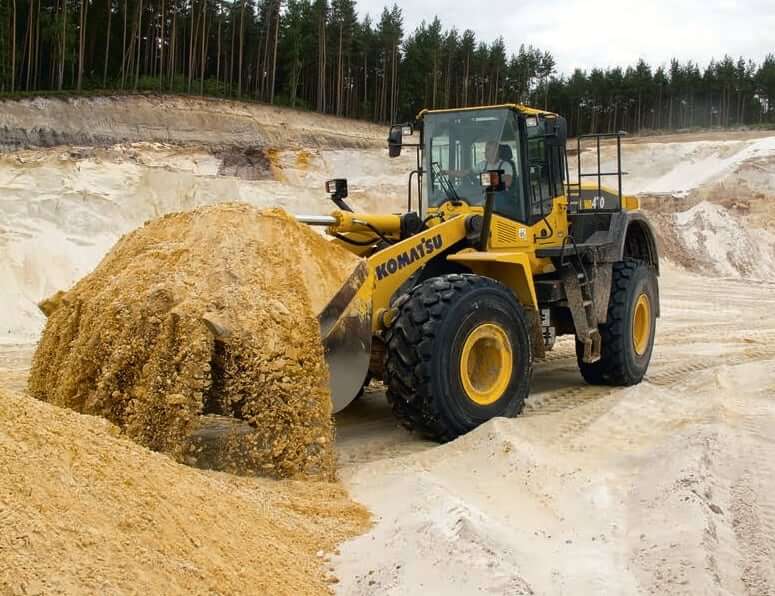

Весовые характеристики
| Эксплуатационная масса | 23990 кг |

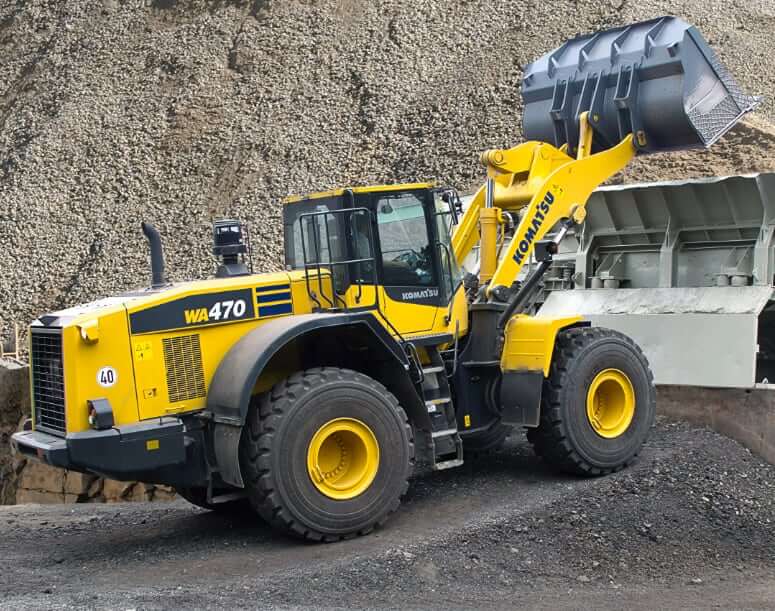

Гидравлика
| Тип насоса рулевого управления | Поршневой насос |
| Тип управления погрузчиком | Поршневой насос |
| Число цилиндров | 2 |
| Диаметр цилиндра | 90 мм |
| Гидравлический Насос | Поршневой насос |
| Установка предохранительного клапана системы рулевого управления | 24500 кПа |
| Установка предохранительного клапана управления погрузчиком | 34300 кПа |
| Производительность гидронасоса рулевого управления | 195 л/мин |
| Производительность гидронасоса управления погрузочным оборудованием | 260 л/мин |
| Регулирующий клапан | 2-золотниковый |
| Контроль положения стрелы | Поднятие, удержание, опускание и смещение |
| Контроль положения ковша | Наклон назад, удержание и разгрузка |
| Тип гидравлических цилиндров | Двойного действия, поршневой |
| Вылет стрелы | Поднятие, удержание, опускание и смещение |
| Ковш | Наклон назад, удержание и разгрузка |
| Ход поршня | 441 мм |
| Время подъема | 6.1 сек |
| Время сброса | 1.6 сек |
| Время опускания | 3.1 сек |
Главная передача
| Редуктор | Спиральная коническая передача |
| Бортовой редуктор | Планетарная передача, одиночное уменьшение |
| Система привода | Привод на четыре колеса |
| Перед. | Фиксированный, полуразгруженный |
| Зад. | С опорой центрального пальца и полуразгруженными полуосями, 26˚ полное колебание |
Тормозная система
| Парковочный тормоз | Дисковые тормоза мокрого типа |
| Рабочая тормозная система | Гидравлический привод, мультидисковые тормоза мокрого типа на всех четырех колесах |
| Аварийный тормоз | Обычно используется стояночный тормоз |
